SMIQ-1844H:18GHz - 40GHz,宽带同相/正交(I/Q)混频器
SMIQ-1844H 产品描述:
SMIQ-1844H+ 是一款采用砷化镓 HBT 技术制造的无源宽带同相/正交 (I/Q) 混频器。SMIQ1844H+ 可用作发射应用的单边带上变频器或接收应用的图像抑制混频器。SMIQ-1844H+ 非常适合需要抑制图像信号和杂散混频产物的宽带频率转换应用。该混频器覆盖宽频带,射频和 LO 频率范围为 18 至 40 GHz,中频频率范围为 DC 至 7 GHz。作为一款无源混频器,SMIQ-1844H+ 的噪声系数比有源混频器更低,从而为高性能应用提供了出色的动态范围。该混频器采用紧凑型 4x4 mm 24 引线 QFN 封装,工作时无需直流偏置。
SMIQ-1844H 产品特性
宽带射频和 LO,18GHz 至 40GHz
宽带 IF,DC 至 7 GHz
出色的图像抑制能力,典型值为 30 dB
高 LO-RF 隔离度,典型值 38 dB
高输入 IP3,典型值 +31 dBm
可用作图像抑制混频器和 SSB 转换器

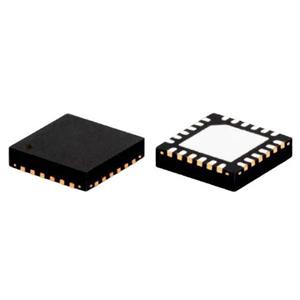

4x4 毫米、24 引脚 QFN 型封装
SMIQ-1844H 应用:
测试和测量设备
5G 毫米波和回程无线电
卫星通信
雷达、EW 和 ECM 防御系统
SMIQ-1844H 功能图:
