ADRF5532BCPZN - 2.3 GHz 至 2.7 GHz，接收器前端

产品概览

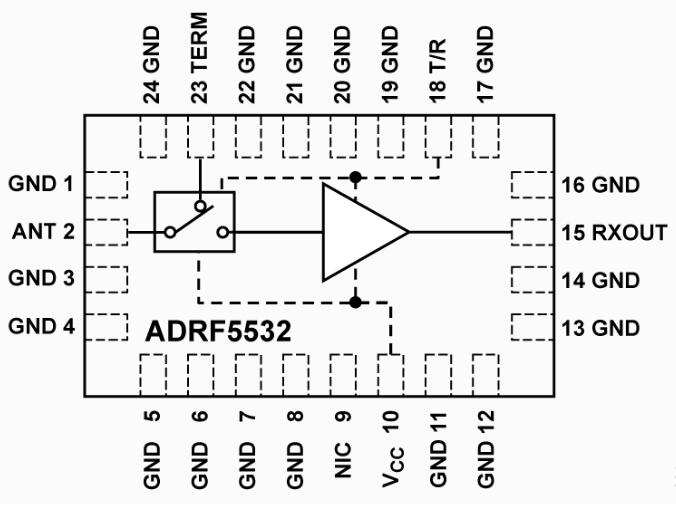

ADRF5532BCPZN 是一款集成射频前端多芯片模块，专为时分双工 (TDD) 应用而设计。该器件的工作频率为 2.3 GHz 至 2.7 GHz。ADRF5532 配置了一个低噪声放大器 (LNA) 和一个高功率硅单刀双掷 (SPDT) 开关。在 2.6 GHz 的接收工作中，LNA 的噪声系数 (NF) 低至 1.2 dB，增益高达 35.5 dB，三阶输入截取点 (IIP3) 为 -4 dBm。

主要特性

集成射频前端

低噪声放大器和大功率硅 SPDT 开关

片上偏置和匹配

单电源工作

增益：2.6 GHz 时典型值为 35.5 dB

增益平坦度：25°C 时 0.2 dB，带宽 400 MHz

低噪声系数： 1.2 dB（2.6 GHz 时的典型值

插入损耗低： 2.6 GHz 时典型值为 0.7 dB

TCASE = 105°C 时具有高功率处理能力

全寿命

LTE 平均功率（8 dB PAR）：36.5 dBm

单次事件（<10 秒操作）

LTE 平均功率（8 dB PAR）：39 dBm

高输入 IP3： -4 dBm

低供电电流

接收操作： 5 V 时典型值为 118 mA

发送操作： 5 V 时典型值为 15 mA

正逻辑控制

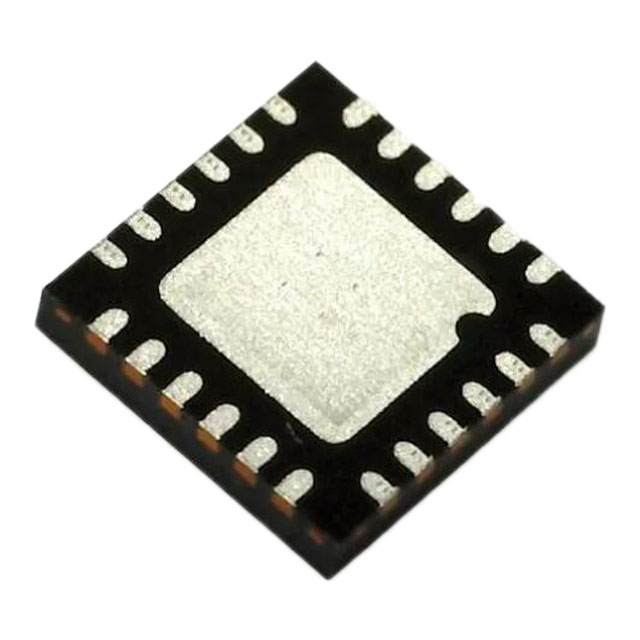

5 mm × 3 mm、24 引线 LFCSP 封装

引脚与 3.1 GHz 至 4.2 GHz 接收器前端 ADRF5534 兼容

应用

无线基础设施

TDD 大规模多输入多输出 (MIMO) 和有源天线系统

基于 TDD 的通信系统
