ADL5961ACCZ：9kHz 至 26.5GHz，集成矢量网络分析仪 (VNA) 前端，LGA-26

型号：ADL5961ACCZ

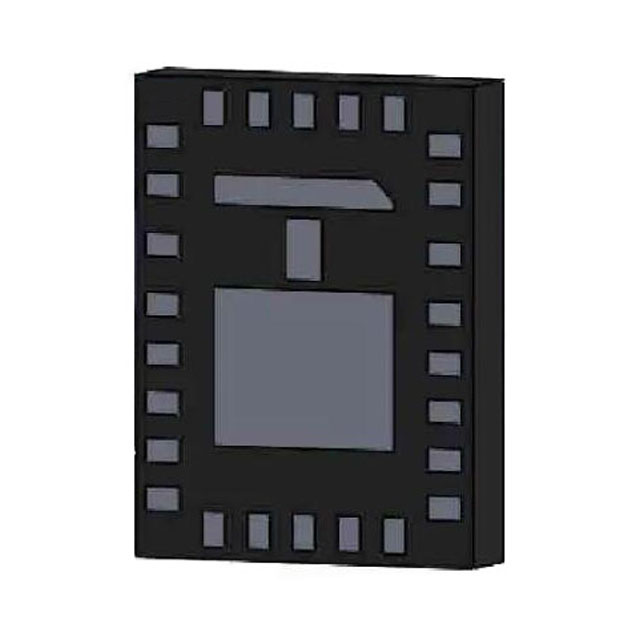

封装：LGA-26

类型：射频前端 - 矢量网络分析仪 (VNA) 前端

ADL5961ACCZ 是一款宽带、小型矢量网络分析仪 (VNA) 前端，由电阻双向电桥、下变频混频器、可编程中频放大器和滤波器以及高度灵活的本地振荡器 (LO) 接口组成。电桥的指向性大于 14 dB，频率高达 17 GHz。从 RFIN 到 RFOUT 的主传输线宽带匹配为 50 Ω，在直流附近 9 kHz 时仅有 1.1 dB 的损耗，在 26.5 GHz 时损耗增加到 1.8 dB。

ADL5961ACCZ - 产品特征：

宽带集成双向电桥

- 原始指向性：1 GHz 时 35.6 dB，18 GHz 时 16.7 dB

- 插入损耗低： 1.1 分贝（1 千兆赫），2.0 分贝（18 千兆赫

- 回波损耗 典型值 >12 dB

SPI 可配置 LO 接口

- 除以 2；乘以 1、2 或 4

- 偏移 LO 接口可在 fRF = fLO 时进行驱动

- 单端或差分驱动

- SYNC 功能--跨多个设备同步

高动态范围宽带 IF 信号路径

- 1 MHz 至 100 MHz 的 SPI 可编程 IF 带宽

- SPI 可编程 IF 增益，步长为 6 dB

- 外部可调输出共模电平

5 位 SPI 可读温度传感器

低功耗关机模式

3 毫米 × 4 毫米，26 引线 LGA
