STPM34 单相电表 IC 属于 ASSP 系列,它们采用罗氏线圈、电流互感器或旁路电流传感器,在电力线系统中实现对功率和电能的高精确性测量。这些器件可提供瞬时电压和电流波形,并计算电压和电流的均方根(有效)值、有功功率、无功功率、视在功率和电能。STPM34 是由模拟部分和数字部分组成的混合信号 IC 系列产品。模拟部分包含多达两个可编程增益低噪声低失调放大器和多达四个二阶 24 位 Σ-Δ 型模数转换器、两个带独立温度补偿的能隙电压基准、一个低压降稳压器和若干直流缓冲器。数字部分包含数字滤波级、一款硬接线 DSP、DFE 连接输入,以及一个串行通信接口(UART 或 SPI)。它们是完全可配置的,在整个电流动态范围中,只需一个负载点即可快速实现数字系统校准。
特征
•有功功率精度:
–<0.1%误差超过5000:1个动态范围
–10000以上误差<0.5%:1个动态范围
•超过50-60 Hz EN 50470-x,IEC 62053-2x,
ANSI12.2x交流电度表的标准要求
•无功功率精度:
–2000年误差<0.1%:1个动态范围
•双模视在能量计算
•瞬时和平均功率
•RMS和瞬时电压和电流
•欠压和过压检测(下垂和膨胀)和监测
•过电流检测和监测
•具有可编程CRC多项式验证的UART和SPI串行接口
•可编程LED和中断输出
•四个独立的24位二阶∑-ΔADC
•两个可编程增益斩波器稳定的低噪声和低偏移放大器
•带宽3.6 kHz,-3 dB
•Vcc电源范围3.3 V±10%
•电源电流Icc 4.3 mA(STPM32)
•输入时钟频率16 MHz,Xtal或外部电源
•双精度电压基准:1.18 V,带独立可编程TC,30 ppm/°C典型值。
•3 V时的内部低降调节器(典型)

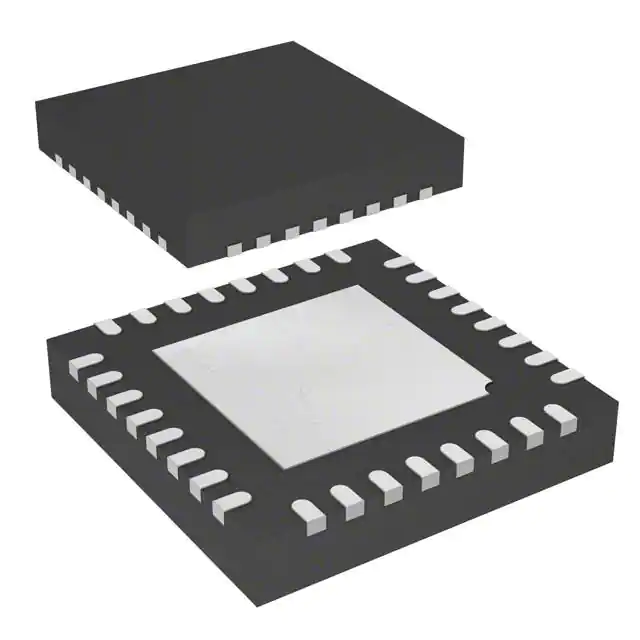

•QFN包
•工作温度从-40°C到+105°C
