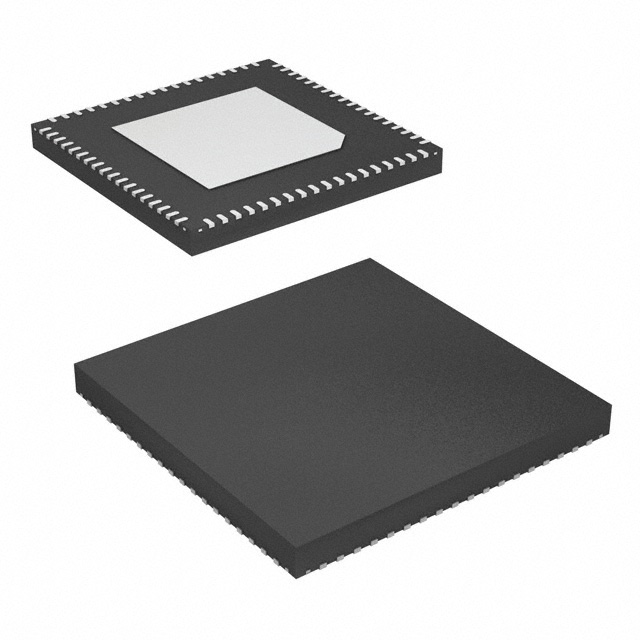

AD6684BCPZ-500 是一款 135 MHz 带宽的四路中频 (IF) 接收器。它由四个 14 位、500 MSPS ADC 和各种数字处理模块组成，其中包括四个宽带 DDC、一个 NSR 和 VDR 监测。

功能特点

JESD204B（子类 1）编码串行数字输出

线路速率高达 15 Gbps

500 MSPS 时总功率为 1.68 W

每个模数转换器 (ADC) 通道 420 mW

305 MHz 时 SFDR = 82 dBFS（1.8 V p-p 输入范围）

SNR = 66.8 dBFS（305 MHz 时）（1.8 V p-p 输入范围

噪声密度 = -151.5 dBFS/Hz（1.8 V p-p 输入范围）

模拟输入缓冲器

片上抖动可提高小信号线性度

灵活的差分输入范围

1.44 V p-p 至 2.16 V p-p（标称 1.80 V p-p）

82 dB 通道隔离/串扰

0.975 V、1.8 V 和 2.5 V 直流电源操作

主接收器的噪声整形重整器 (NSR) 选件

数字预失真 (DPD) 的可变动态范围 (VDR) 选件

预失真 (DPD)

4 个集成宽带数字下变频器 (DDC)

48 位数控振荡器 (NCO)，最多 4 个级联半带滤波器

1.4 GHz 模拟输入全功率带宽

用于高效自动增益控制的振幅检测位

(AGC) 实现

差分时钟输入

整数时钟除以 1、2、4 或 8

片上温度二极管

灵活的 JESD204B 通道配置

应用

通信

分集多频带、多模数字接收器 3G/4G、W-CDMA、GSM、LTE、LTE-A

HFC 数字反向路径接收器

数字预失真观测路径

通用软件无线电
