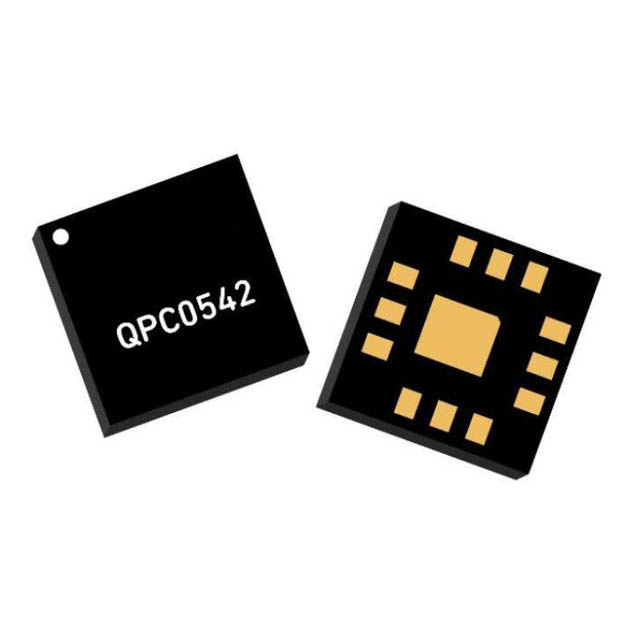

QPC0542TR7 - 超宽带 SOI SPDT 开关

产品概述

QPC0542TR7 是一款超宽频带 SOI 单刀双掷 (SPDT) 反射开关。QPC0542 的工作频率为 0.02 至 50GHz，在控制电压为 0/+3 V 时通常支持高达 1W 的输入功率处理能力。该开关的插入损耗小于或等于 2 dB，在 40 GHz 时的隔离度大于 40 dB，因此非常适合于国防和商业平台的高隔离度开关应用。

产品属性

产品类别： 射频开关 IC

开关配置： SPDT

最低频率： 20 MHz

最高频率：50 千兆赫

插入损耗：2.79 dB

最低工作温度： - 40°C

最高工作温度 + 105°C

安装方式：SMD/SMT SMD/SMT

封装/外壳 QFN-12

高控制电压：3 V

工作频率：20 MHz 至 50 GHz

工作电源电流：100 uA

主要特性

频率范围 0.02 - 50 千兆赫

插入损耗： < 2 dB（典型值，40 GHz

功率处理： ≤1W

隔离度 40 dB 典型值 @ 40 GHz

回波损耗 > 15 dB

控制电压 +0/3 V

开关时间 < 50 毫微秒

射频稳定时间 < 66 ns

反射开关

封装尺寸 2.25 x 2.25 x 0.92 mm

应用范围

测试与测量

电子战
