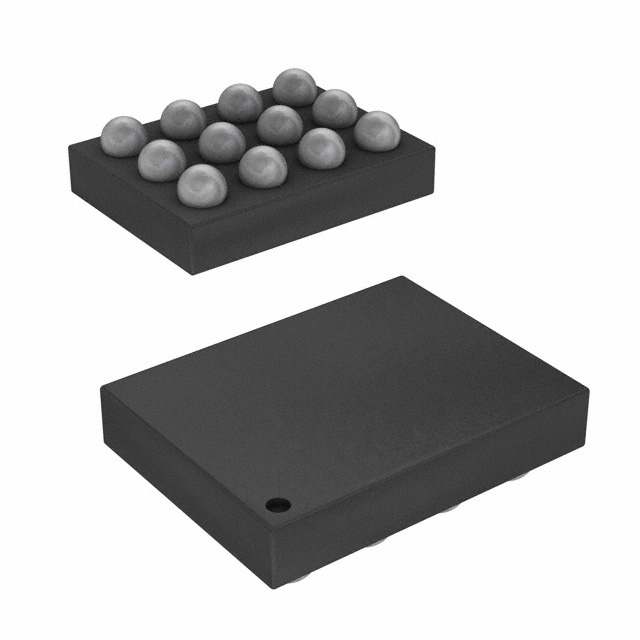

NX20P0407UKAZ是单芯片USB type-C端口保护解决方案。系统侧的CC1/CC2和SBU1/SBU2引脚可以提供28V短路过压保护，短路时连接到VBUS，这些引脚位于VBUS引脚旁边。

USB C型允许VBUS电压通过电源传输协议增加到20V，令人担忧的是，这些CC1/2和SBU1/2引脚在插入机械式双绞线接头时可以用VBUS进行短接，因为C型连接器触针是25％，比上一代连接器更接近彼此，大多数移动设备一直在使用的微型USB。另一个问题是湿气或细尘可能会导致引脚旁边的电压短路至20V VBUS。

NX20P0407UKAZ使CC和SBU在异常条件下更加稳健。NX20P0407在连接器侧的CON_CC1、CON_CC2、CON_SBU1和CON_SBU2引脚上具有28VDC的容限，如果电压高于过压阈值，则快速断开开关，系统侧的CC1、CC2、SBU1和SBU2可免受高压影响。

NX20P0407UKAZ在CON_CC1和CON_CC2、+ 15KV空气放电和+ 8KV接触式放电上集成了IEC 61000-4-2 ESD保护，有助于降低外部BOM成本。

主要特性

USB Type-C CC1/2和SBU1/2对VBUS的短路保护

CON_CC1 / CON_CC2: 28VDC

CON_SBU1 / CON_SBU2: 28VDC

CON_CC1 / CON_CC2中的Rd电路电池耗尽

低导通电阻开关

CC开关：160mΩ

SBU开关：3.6Ω

CON_CC1/2具有强大的ESD抗扰度

IEC 61000-4-2接触放电：8KV

IEC 61000-4-2空气放电：15KV

CON_CC1/2上的+/- 35V电涌保护

低SYS漏电流：32uA

CC1/2漏电流：< 1uA

快速OVP关闭时间：60ns

应用

移动设备

平板电脑

智能手机

笔记本电脑
