PCA9505DGGY为I²C总线应用提供40位并行输入/输出(I/O)端口扩展，分为5组，每组8个I/O。在5 V供电电压时，输出能够拉出10 mA和灌入15 mA，在总封装负载为600 mA的情况下，允许直接驱动40个LED。可将40个I/O端口中的任何一个配置为输入或输出。输出端口为图腾柱且其逻辑状态在Acknowledge时改变（组更改）。除在所有I/O上附带100 kΩ内部上拉电阻外，PCA9505与PCA9506完全相同。

特征

兼容标准模式(100 kHz)和快速模式(400 kHz)的I²C总线串行接口

2.3 V至5.5 V 操作，5.5 V耐受I/O

40个可配置I/O引脚在上电时默认为输入

PCA9505的所有I/O上附带100 kΩ内部上拉电阻

输出：

图腾柱（10 mA拉出，15 mA灌入）具有边缘速率控制输出结构

低电平有效的输出使能(1)输入引脚使所有输出三态变化

Acknowledge时更改输出状态

开漏低电平有效的中断(1)输出引脚允许监视编程为输入的引脚的逻辑电平变化

输入：

可编程中断屏蔽控制，适用于状态更改时无需中断的输入引脚

极性反转寄存器允许在读取时反转I/O引脚的极性

低电平有效的复位(1)输入引脚将器件恢复到上电默认状态

3个可编程地址引脚允许同一总线上有8个器件

能带电插入

线路干扰最小化（IOFF和上电三态）

信号瞬变抑制（50 ns噪音滤波器和稳健的I²C总线状态机）

低待机电流

-40 Cel至+85 Cel操作

ESD保护：按JESD22-A114超过2000 V HBM，按JESD22-A115超过200 V MM，按JESD22-C101超过1000 V CDM

已按照JEDEC标准JESD78完成闭锁测试，超过100 mA

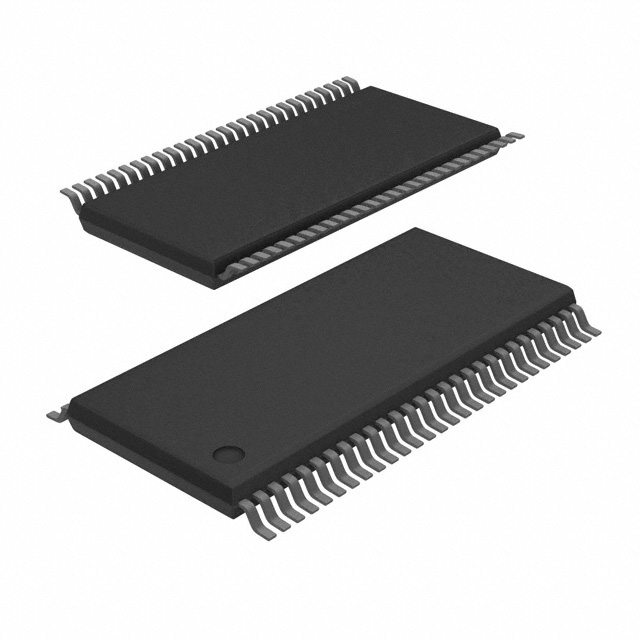

提供TSSOP56封装

目标应用

服务器

RAID系统

工业控制

医疗设备

PLC

手机

赌博机

仪器和测试测量
