INA254A1IPWAR是一款电压输出、电流检测放大器，具有一个 400µΩ 的集成式采样电阻。 INA254 可独立于电源电压在 –4V 至 +80V 的宽共模范围内监测双向电流。共有三种固定增益可供选择：20mV/A、40mV/A 和 75mV/A。通过集成精密电阻器和零温漂斩波放大器，可以为检测电阻器提供等效于校准的测量精度、±45ppm/°C（最大值）的超低温漂性能和优化的开尔文布局。

INA254A1IPWAR采用了增强型 PWM 抑制电路，可抑制较大的 (dv/dt) 信号，从而实现实时持续电流测量。这种测量对于电机驱动应用中的线路内电流测量以及电磁阀控制应用至关重要。

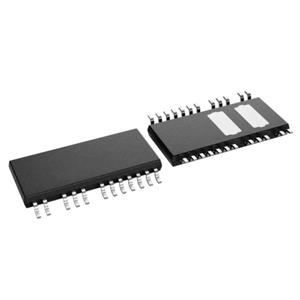

该器件由一个电压为 2.7V 至 5.5V 的单电源供电，消耗的最大电源电流为 2.4mA。所有增益版本都具有更大的额定工作温度范围（–40°C 至 +125°C），并采用 24 引脚 HTSSOP 封装。

特性

• 集成式 400µΩ 精密采样电阻

– 25°C 时连续 ±75A

– 在 –40°C 至 +85°C 范围内具有 ±50A 持续电流

– 采样电阻容差：0.5%（最大值）

– 低温漂：10ppm/°C（0°C 至 125°C）

– 低电感：2nH

• 高精度

– 系统增益误差：0.5%（最大值）

– 系统增益漂移：45ppm/°C（最大值）

– 输入失调电流：±62.5 mA（最大值）

– 输入温漂：625µA/°C（最大值）

– DC CMRR > 120dB

– 90dB AC CMRR（50kHz 时）

• 增强型 PWM 抑制

• 宽共模范围：-4V 至 +80V

• 可用增益：20 mV/A、40mV/A和 75mV/A

应用

• 48V 电机控制

• 直流/直流转换器

• 医学无线工具

• 螺线管和传动器

• 远程 I/O 链路控制
