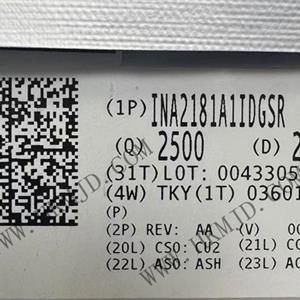

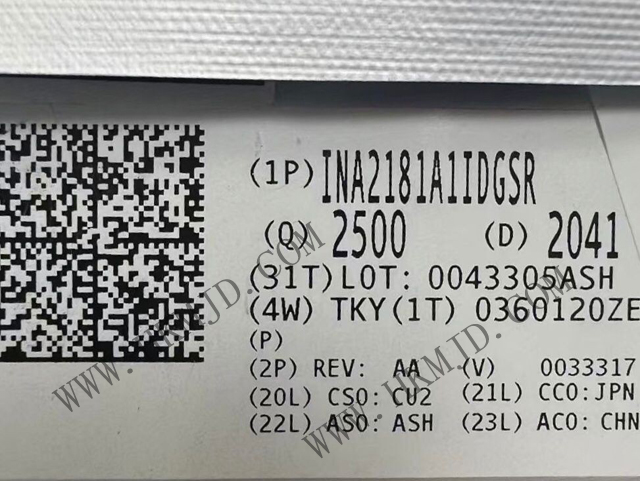

INA2181A1IDGSR是一款双通道、双向电流检测放大器，属于INAx181系列产品。该器件采用10引脚VSSOP封装，专为高精度电流测量应用而设计。

INA2181A1IDGSR功能特性

共模电压范围：可在-0.2V至+26V的共模电压范围内工作，独立于电源电压。

高带宽：具有350kHz的高带宽（A1器件），能够快速响应电流变化。

低失调电压：在VCM=0V时，最大失调电压为±150µV；在VCM=12V时，最大失调电压为±500µV。

高输出压摆率：输出压摆率为2V/µs，确保快速的信号传输。

双向电流检测：支持双向电流检测功能，适用于多种应用场景。

高精度：增益误差最大为±1%，偏移漂移最大为1µV/°C，保证测量的准确性。

增益选项：提供20V/V的固定增益选项（A1器件）。

低静态电流：最大静态电流仅为500µA，有助于降低系统功耗。

INA2181A1IDGSR规格参数

放大器类型： 电流检测

电路数： 2

输出类型： 满摆幅

压摆率： 2V/µs

-3db 带宽： 350 kHz

电流 - 输入偏置： 75 µA

电压 - 输入补偿： 100 µV

电流 - 供电： 356µA

电压 - 跨度（最小值）： 2.7 V

电压 - 跨度（最大值）： 5.5 V

INA2181A1IDGSR应用领域

电机驱动：监测电机电流，实现精确的控制和保护。

电池管理系统：在电动汽车和储能系统中，用于电池充放电电流的监测。

电源管理：在各种电源系统中，用于输入和输出电流的监测和控制。

工业自动化：在自动化生产线和机器人中，用于电流监测和故障检测。

医疗设备：在医疗仪器中，用于精确的电流监测和患者安全保护。

INA2181A1IDGSR封装信息

封装形式：VSSOP-10-0.5mm

引脚数量：10

工作温度范围：-40°C ~ 125°C
