DRV3245SQPHPRQ1器件是一款适用于三相电机驱动应用的 FET 栅极驱动器 IC，并根据 ISO 26262 针对功能安全应用的相关要求进行设计。该器件具有三个半桥驱动器，每个驱动器都能够驱动高侧和低侧 N 沟道 MOSFET，同时还具有先进的 FET 保护和监控功能。电荷泵驱动器可在冷启动运行期间实现 100% 占空比并支持低电池电压。凭借所集成的电流检测放大器、相位比较器和基于 SPI 的配置 以及外设，该系列驱动器省去了大多数外部和无源器件，从而减少了所需物料并减小了印刷电路板 (PCB) 空间。

DRV3245SQPHPRQ1器件还为内部时钟集成了诊断和保护功能，并可提供常用系统诊断检查支持，二者皆可进行实例化并通过 SPI 进行报告。这种集成功能的灵活性使该器件能够无缝集成到各种安全架构中。

特性

• 符合面向汽车应用的 AEC-Q100 标准：

– 器件温度等级 1：

–40°C 至 +125°C，TA

• SafeTI™ 半导体组件

– 根据 ISO 26262 标准的相应要求开发

• 4.5V 至 45V 工作电压范围

• 可编程峰值栅极驱动电流高达 1A

• 支持 100% 占空比的电荷泵栅极驱动器

• 分流放大器和相位比较器

– A/C 器件：3 个分流放大器(1) 和三相比较器，具有状态，通过 SPI 1

– B 器件：2 个分流放大器和三相比较器，具有实时监控器，通过数字引脚

– S 器件：3 个分流放大器

• 高达 20kHz 的 3 PWM 或 6 PWM 输入控制

• 能够进行单 PWM 模式换向

• 支持 3.3V 和 5V 数字接口

• 串行外设接口 (SPI)

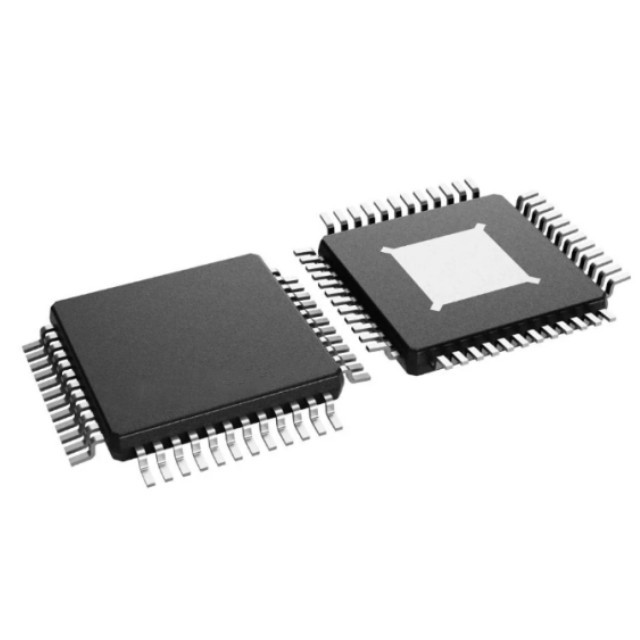

• 耐热增强型 48 引脚 HTQFP 封装

• 保护特性：

– 内部稳压器、电池电压监控器

– SPI CRC

– 时钟监控器

– 模拟内置自检

– 可编程的死区时间控制

– MOSFET 击穿保护

– MOSFET VDS 过流监视器

– 栅源电压实时监控器

– 过热警告和关断

应用

• 12V 汽车电机控制应用

– 电动助力转向（EPS、EHPS）

– 电气制动和制动辅助

– 变速器和泵
