ADL9005ACPZN是一款砷化镓(GaAs)、单芯片微波集成电路(MMIC)、假晶高电子迁移率晶体管(pHEMT)宽带低噪声放大器，工作频率范围为0.01至26.5 GHz。ADL9005在0.01 GHz至14 GHz范围内提供17.5 dB的典型增益，在14 GHz至20 GHz范围内具有正增益斜率，在0.01 GHz至20 GHz的1 dB压缩(OP1dB)，典型输出功率为13.5 dBm，在0.01 GHz到14 GHz范围内的典型噪声指数为2.5 dB，在0.01 GHz到14 GHz范围内的典型输出三阶交调点(OIP3)为26 dBm，采用5 V电源供电功耗仅80 mA。高达16 dBm的饱和输出功率(PSAT)使低噪声放大器(LNA)可用作ADI公司众多平衡同相/正交(I/Q)或镜像抑制混频器的本振(LO)驱动器。ADL9005还具有内部匹配50 Ω 的输入和输出(I/O)，非常适合基于表贴技术(SMT)的高容量微波无线电应用。

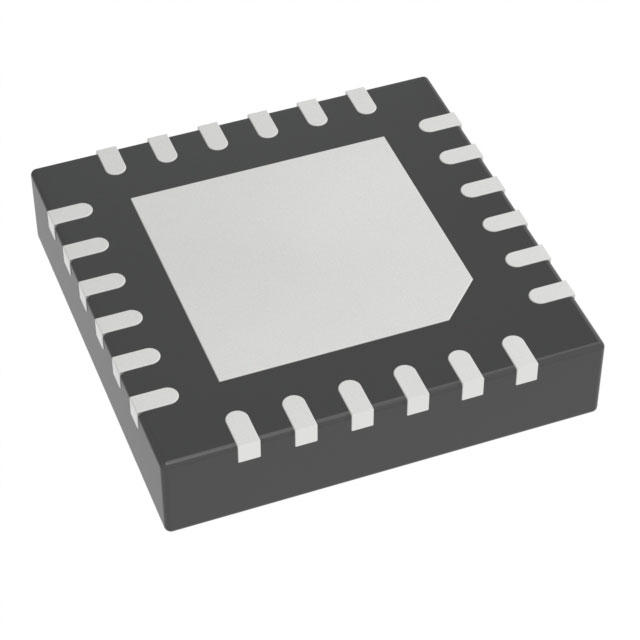

ADL9005ACPZN采用符合RoHS标准的4 mm × 4 mm LFCSP封装。

属性

频率： 10MHz ~ 26.5GHz

P1dB： 13.5dBm

增益：19dB

噪声系数： 4dB

射频类型： 通用

电压 - 供电： 3V ~ 6V

电流 - 供电： 80mA

测试频率： 10MHz ~ 20GHz

安装类型： 表面贴装型

封装/外壳： 24-WFQFN 裸露焊盘，CSP

供应商器件封装： 24-LFCSP（4x4）

应用

测试仪器仪表

军事

通信
