ADL8103ACPZN是一款 6 GHz 至 12 GHz 低噪声放大器 (LNA)，具有 34 dBm 射频输入功率生存能力。ADL8103ACPZN 在 8 GHz 至 10 GHz 频段的典型增益为 25 dB，在 8 GHz 至 10 GHz 频段的典型噪声系数为 1.7 dB，在 8 GHz 至 10 GHz 频段的 1 dB 压缩 (OP1dB) 典型输出功率为 21 dBm，在 8 GHz 至 10 GHz 频段的典型输出三阶截距 (OIP3) 为 32.1 dBm。ADL8103ACPZN 在 8 GHz 至 10 GHz 的典型输出二阶截距 (OIP2) 为 36.5 dBm，因此适合军事和测试仪器应用。标称静态电流 (IDQ) 可调，在 5 V 电源电压 (VDD) 下为 100 mA。ADL8103ACPZN 还具有内部匹配为 50 Ω 的输入和输出。

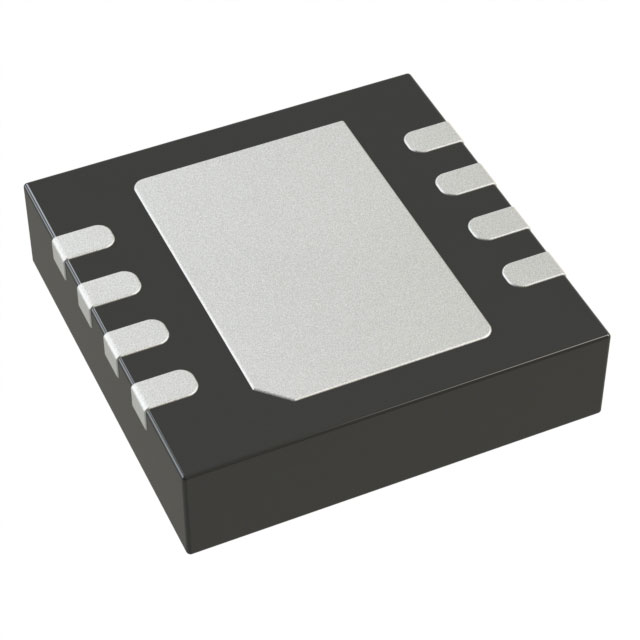

该器件采用符合 RoHS 规范的 2 mm × 2 mm 8 引线 LFCSP 封装，工作温度范围为 -55°C 至 +125°C。

特点

高输入功率生存能力：6 GHz 至 12 GHz 时为 34 dBm

单正极电源： 额定 5 V/100 mA

RBIAS 漏极电流调整引脚

快速过载恢复：32 dBm 时为 25 ns

增益：8 GHz 至 10 GHz 的典型值为 25 dB

OIP3：8 GHz 至 10 GHz 的典型值为 32.1 dBm

噪声系数 1.7 dB（8 GHz 至 10 GHz 时的典型值

扩展工作温度范围： -55°C 至 + 125°C

符合 RoHS 规范，2 mm × 2 mm，8 引线 LFCSP

应用

测试仪器

军用通信

雷达
