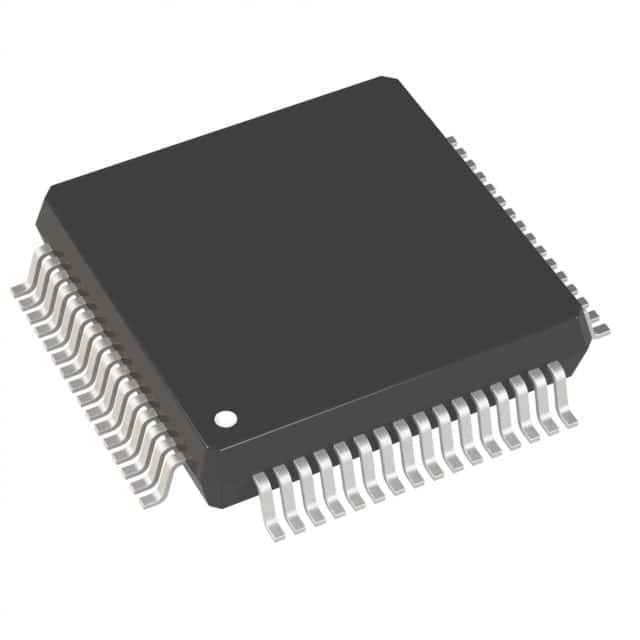

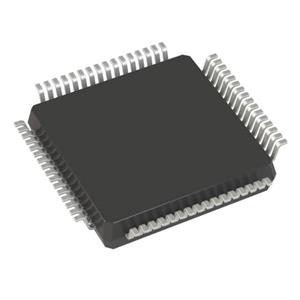

图片仅供参考,请参阅产品规格
< >

商品型号:AD7606BSTZ

商品名称:AD7606BSTZ

数据手册:AD7606BSTZ.pdf

品牌:ADI

年份:23+

封装:LQFP64

货期:全新原装

库存数量:1555

数量:
在线询价

联系人:

联系邮箱:

联系电话:

公司名称:

技术参数

制造商
ADI
型号
AD7606BSTZ
封装
LQFP64
描述
数据采集系统(DAS),ADC 16 b 200k DSP,MICROWIRE™,并联,QSPI™,串行,SPI™ 64-LQFP(10x10)

产品描述

AD7606BSTZ 16位数据采集系统 (DAS) 具有8个、6个或4个通道,采用5V单电源供电。AD7606 DAS包括模拟输入钳位保护、二阶抗混叠滤波器、采样保持放大器、16位电荷再分配逐次逼近模数转换器 (ADC)、灵活的数字滤波器、2.5V基准电压源、基准电压缓冲以及高速串行和并行接口。该器件可以处理±10V和±5V真双极性输入信号,同时所有通道均能以高达200kSPS的吞吐速率采样。灵活的数字滤波器采用引脚驱动,因此可以提高信噪比 (SNR),并降低3dB带宽。

AD7606BSTZ的输入钳位保护电路可以耐受高达±16.5V的电压。另外,无论以何种采样频率工作,该器件的模拟输入阻抗均为1MΩ。该器件采用单电源工作方式,具有片上滤波和高输入阻抗,因此无需驱动器运算放大器和外部双极性电源。该器件的抗混叠滤波器在3dB时的截止频率为22kHz,当采样速率为200kSPS时,它具有40dB的抗混叠抑制特性。


规格

类型: 数据采集系统(DAS),ADC

通道数: 8

分辨率(位): 16 b

采样率(每秒) :200k

数据接口: DSP,MICROWIRE™,并联,QSPI™,串行,SPI™

供电电压源: 模拟和数字

电压 - 供电: 2.3V ~ 5.25V,4.75V ~ 5.25V

工作温度: -40°C ~ 85°C

安装类型: 表面贴装型

封装/外壳: 64-LQFP

供应商器件封装: 64-LQFP(10x10)

基本产品编号: AD7606


应用

电力线监控和保护系统

多相电机控制

仪器仪表和控制系统

多轴定位系统

数据采集系统 (DAS)

相关联产品

型号

品牌

封装

数量

描述

MAX11301GCM

ADI

TQFP-48

2000

PIXI、20端口可编程混合信号I/O,带有12位ADC、12位DAC、模拟开关和GPIO

AD7891ASZ-1REEL

ADI

44-MQFP

2222

数据采集系统(DAS) 12 b 500k 串行,并联 44-MQFP(10x10)

MAX1223BETX

Maxim

36-WFQFN

2000

带先进先出、温度感应和 GPIO 端口的 12 位多通道 ADC/DAC

MAX11301GTL

Maxim

40-WFQFN

2000

PIXI,20 端口可编程混合信号 I/O,带 12 位 ADC、12 位 DAC、模拟开关和 GPIO

ADATE302-02BSVZ

ADI

100-TQFP

2000

500MHz 双集成 DCL,带差分驱动/接收、电平设置 DAC 和每引脚 PMU

AD7891ASZ-2

ADI

44-QFP

2000

真正双极输入、单电源、并行、8 通道、12 位高速数据采集系统

AD2S82ALPZ

ADI

44-LCC

2000

可变分辨率、单片式变阻器数字转换器

ADE7933ARIZ

ADI

20-SOIC

3000

用于多相并联电表的隔离式电能计量芯片组

AD5592RBCBZ-1

ADI

16-UFBGA

3000

8 通道、12 位、可配置 ADC/DAC,带片上基准、SPI 接口

AD5592RBCBZ

ADI

16-UFBGA

3000

8 通道、12 位、可配置 ADC/DAC,带片上基准、SPI 接口
