QPB9380SR 是一款高度集成的射频前端模块，主要用于 5G TDD 基站。该模块在双通道配置中集成了一个两级 LNA 和一个 20 W 功率处理开关。第二级 LNA 具有集成旁路模式。LNA 的掉电和旁路功能可通过模块上的控制信号进行控制。

QPB9380SR 的工作频率范围为 2.3 - 5.0 GHz。在接收模式下，它在 3.5 GHz 时的噪声系数为 1.0 dB，在发射模式下的插入损耗为 0.5 dB。LNA 采用 Qorvo 的高性能先进工艺，开关技术可支持平均功率为 20 W 的输入射频功率信号。

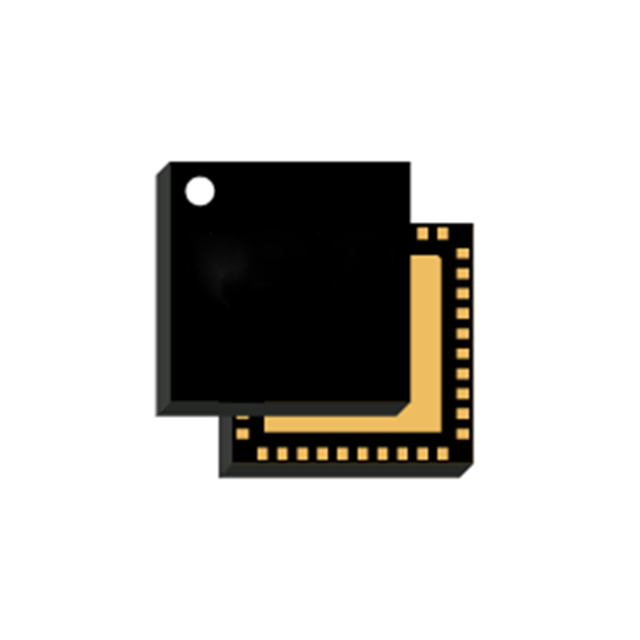

QPB9380SR 采用符合 RoHS 规范的 6 x 6 mm 紧凑型表面贴装无引线封装。该开关 LNA 模块面向基于 5G TDD MIMO 架构配置的无线基础设施应用。

主要特性

2.3 - 5.0 GHz 频率范围

双通道

低增益模式，带第二级 LNA 旁路

20 W 平均功率处理（Tx 模式）

38 dB 增益（Rx 模式，高增益状态）

20 dB 增益（Rx 模式，低增益状态）

+34 dBm OIP3（Rx 模式，高增益状态）

1.0 dB 噪声系数（Rx 模式）

0.5 dB 插入损耗（Tx 模式）

1.8V 控制逻辑兼容性

紧凑型封装尺寸，6 x 6 毫米

应用

5G m-MIMO

无线基础设施

小基站

基于 TDD 的架构

5G 无线电
