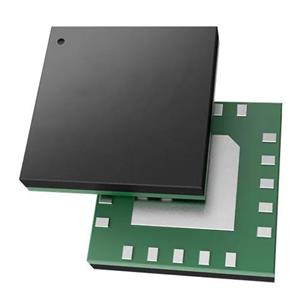

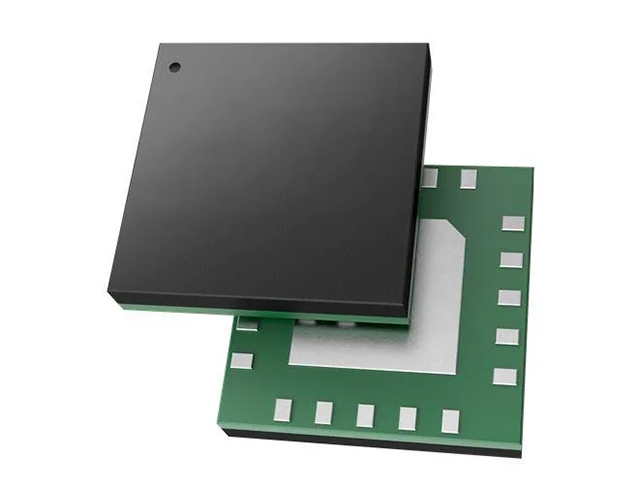

ADRF5700BCCZN 是一款硅 5 位数字衰减器，衰减控制范围为 46 dB，步进为 2 dB。该器件工作频率为 100 MHz 至 22 GHz，插入损耗优于 2.0 dB，衰减精度极高。ADRF5700BCCZN 支持双向操作，在所有衰减状态下的射频输入功率处理能力平均为 24 dBm，峰值为 30 dBm。

功能特点

宽带频率范围： 100 MHz 至 22 GHz

衰减范围 46 dB，步进为 2 dB

低插入损耗

10 千兆赫以下典型值为 1.6 分贝

高达 20 千兆赫的典型值为 2.0 分贝

出色的衰减精度

+(0.1 + 0.5% 衰减状态) 典型值，最高 10 GHz

-（0.1 + 2.0% 衰减状态），典型值，高达 10 GHz

+(0.1 + 衰减状态的 0.5%) 典型值，高达 20 GHz

-（0.1 + 3.0% 的衰减状态）典型值，高达 20 GHz

低阶跃误差

±0.2 dB（典型值，高达 10 GHz

±0.3 dB（典型值，高达 20 GHz

高输入线性度

P0.1dB： 所有衰减状态下典型值 >27 dBm

P1dB： 所有衰减状态下典型值 >30 dBm

IP3： 所有衰减状态下的典型值 >47 dBm

高射频功率处理

24 dBm 稳态平均值

30 dBm 稳态峰值

在所有衰减状态下均具有出色的回波损耗

相对相位分布紧密

无低频杂散信号

并行模式控制，兼容 CMOS/LVTTL

射频振幅稳定时间（最终射频输出的 0.1 dB）： 130 毫微秒

应用范围

工业扫描仪

测试和仪器

蜂窝基础设施 5G 毫米波

军用无线电、雷达、电子对抗措施 (ECM)

微波无线电和甚小口径终端 (VSAT)
