首页 /集成电路（IC）/电源管理（PMIC）/隔离式栅极驱动器

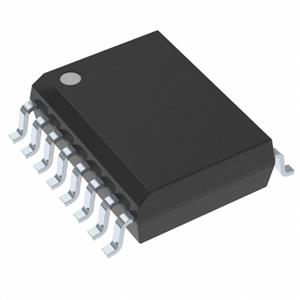

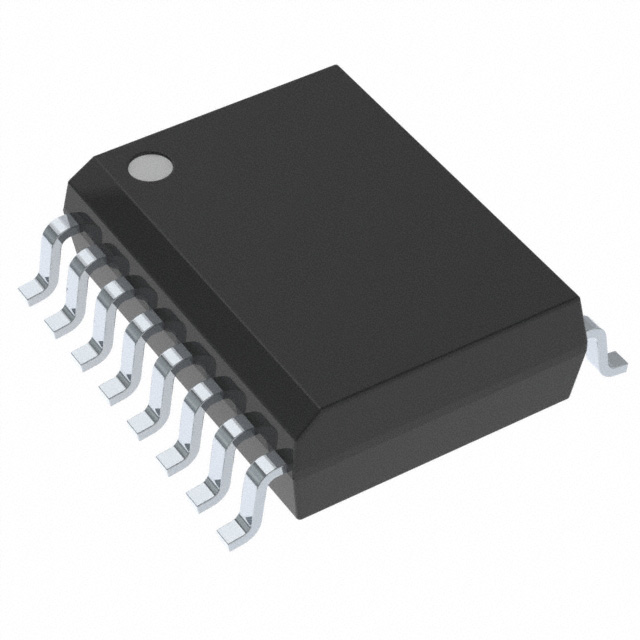

图片仅供参考，请参阅产品规格
< >

商品型号：ADUM4135WBRWZ

商品名称：ADUM4135WBRWZ

数据手册：ADUM4135WBRWZ.pdf

品牌：ADI

年份：23+

封装：16-SOIC

货期：全新原装

库存数量：2000 件

数量:
询价
在线询价

联系人：

联系邮箱：

联系电话：

公司名称：

技术参数

制造商
ADI
型号
ADUM4135WBRWZ
封装
16-SOIC
描述
4.61A 栅极驱动器 磁耦合 5000Vrms 1 通道

产品描述

ADUM4135WBRWZ 是一款单通道栅极驱动器，专为驱动绝缘栅双极晶体管 (IGBT) 而优化。


特性

13 A 短路源电流（0 Ω 栅极电阻）

14 A 短路灌电流（0 Ω 栅极电阻）

4.61 A 峰值电流（2 Ω 栅极电阻）

输出功率器件电阻： <1 Ω

去饱和保护

隔离式去饱和故障报告

故障时软关断

带栅极感应输入的米勒钳位输出

隔离故障和就绪功能

低传播延迟： 55 ns 典型值

最小脉冲宽度：50 ns

工作温度范围 -40°C 至 +125°C

输出电压范围：30 V

输入电压范围：2.5 V 至 6 V

输出和输入欠压锁定 (UVLO)

爬电距离：最小 7.8 mm

100 kV/µs 共模瞬态抗扰度 (CMTI)

600 V rms 或 1092 V 直流工作电压下的 20 年使用寿命

安全和监管认证

5 kV 交流 1 分钟，符合 UL 1577 标准

CSA 组件验收通知 5A

DIN VDE V 0884-11:2017-01

VIORM = 849 V 峰值（加强型）

通过汽车应用认证


应用

MOSFET/IGBT 栅极驱动器

光伏逆变器

电机驱动器

电源

汽车


相关联产品

型号

品牌

封装

数量

描述

ISO5851QDWRQ1

TI

SOIC-16

2000

具有有源保护功能的汽车类 5.7kVrms、2.5A/5A 单通道隔离式栅极驱动器

UCC5390ECDWVR

TI

SOIC-8

5000

具有 UVLO（以 GND 为基准）或分离输出的 3kVrms/5kVrms、±10A 单通道隔离式栅极驱动器

TLP352

TOSHIBA

DIP-8

30000

2.5A 栅极驱动器 光学耦合 3750Vrms 1 通道 8-DIP

2EDF5215G

INFINEON

VDSON-8

2500

250 V、5 A/9 A 高压侧和低压侧隔离栅极驱动器 IC

2EDF5215F

INFINEON

PG-DSO-8

2500

250 V、5 A/9 A 高压侧和低压侧隔离栅极驱动器 IC

1EDI30I12MF

INFINEON

PG-DSO-8

3000

1200 V、6.2 A 单通道隔离式栅极驱动器 IC

1EDB8275F

INFINEON

PG-DSO-8

2500

3 kVrms 单通道隔离栅极驱动器 IC

1EDB7275F

INFINEON

PG-DSO-8

2500

3 kVrms 单通道隔离栅极驱动器 IC

1ED3145MC12H

INFINEON

PG-LDSO-8

2500

EiceDRIVER™ X3紧凑型单通道隔离栅极驱动器 IC

1ED3144MC12H

INFINEON

PG-LDSO-8

3000

EiceDRIVER™ X3紧凑型单通道隔离栅极驱动器 IC
