明佳达电子【供应Renesas】8T49N240-991NLGI FemtoClock® NG 超高性能抖动衰减器！
产品描述：
8T49N240-991NLGI是一款分数反馈单通道抖动衰减器，具有频率转换功能。它配有三个整数和一个小数输出分频器，允许产生多达四种不同的输出频率，范围从8kHz到867MHz。这些频率完全独立于输入参考频率和晶振参考频率。输出可以选择LVPECL、LVDS、HCSL或LVCMOS输出电平。
8T49N240最多接受两个差分或单端输入时钟和一个基模晶振输入。内部PLL可以锁定任一输入参考时钟，或者仅锁定晶振，以充当频率合成器。PLL可以使用第二个输入作为主输入参考的冗余备份，但这种情况下，两个输入时钟参考的频率必须是整数相关的。
该器件支持输入时钟之间的无中断参考切换。该器件监控两个输入时钟的信号丢失(LOS)，并在检测到输入时钟故障时产生报警。支持自动和手动无中断参考切换选项。LOS行为可以设置为支持有间隙或无间隙时钟。
8T49N240支持保持。从检测到所有可用输入基准电压源丢失时起，保持的初始精度为50ppB。它维护PLL的历史平均工作点，在保持模式下，该点可能会以有限的相位斜率返回。
产品特性：
四个差分输出
出色的抖动性能：
工作模式：合成器、抖动衰减器
采用10MHz至54MHz的基本模式晶体工作
初始保持精度为+50ppb
最多接受两个LVPECL、LVDS、LVHSTL或LVCMOS输入时钟
接受的频率范围为8kHz至875MHz
自动和手动时钟选择，无间断切换
时钟输入监控，包括支持间隙时脉
三个输出生成LVPECL/LVDS/HCSL时钟，一个输出生成LVPECL/LVDS/HCSL/LVCMOS时钟
输出频率范围为8kHz至867MHz（差分）
输出频率范围为8kHz至250MHz (LVCMOS)
三个具有固定分频比的整数分频器
一个小数输出分频器
开漏中断引脚
相位斜率限制和完全无中断切换选项，以控制输出时钟相位瞬变
可编程环路带宽设置范围为0.2Hz至6.4kHz
可选的快速锁定功能
四个通用I/O引脚，具有可选的状态和控制支持：
两个输出使能控制输入可控制四个时钟
手动时钟选择控制输入
锁定、保持和信号丢失报警输出
可通过I2C或外部I2C EEPROM对寄存器编程
所有型号均支持2.5V或3.3V电源模式，部分型号支持1.8V
环境工作温度：-40°C至85°C
封装：6mm x 6mm x 0.9mm 40-VFQFN，无铅（符合RoHS 6指令）
应用：
OTN，包括ITU-T G.709 (2009) FEC
CPRI接口
光纤
40G/100G以太网
Gb以太网、Terabit IP交换机/路由器

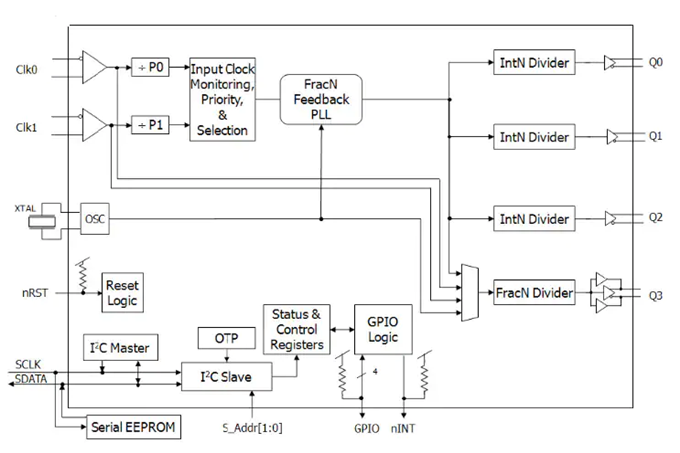

8T49N240-991NLGI功能框图
