明佳达提供Motorcomm/裕太微【YT6801/YT6801SH】用于 PCI Express 应用的集成式 10/100/1000m 千兆以太网控制器
一般说明
YT6801/YT6801SH是一款单千兆端口以太网控制器。它集成了 IEEE802.3 以太网媒体访问控制器（MAC）、单个三速物理层（PHY）端口、一次性可编程（OTP）和 PCI Express x1 控制器。它采用高度紧凑的 32 引脚 QFN 4x4 封装。
嵌入式物理层完全符合 IEEE 802.3 标准，支持 1000Base-T、100Base-TX 和 10Base-Te。利用 AFE、DFE、回声消除器和串扰消除器，数据包可以 1000Mbps 的速率传输和接收，在 100 米或更长的 CAT.5E 电缆上不会出现错误。此外，由于采用了坚固耐用的模拟设计，该产品还具有良好的静电放电/浪涌性能。还支持自动交叉、极性校正和 EEE/mart-EEE 等其他功能。
MAC 支持全双工和半双工模式。支持流量控制。它还引入了丰富的协议卸载功能： ARP/NS 卸载、TCP 大型发送卸载、TCP/UDP 校验和卸载、IPV4/IPV6 校验和卸载。支持接收端扩展（RSS），以平衡 CPU 的负载。客户可通过 WOL 功能远程唤醒电脑，该功能支持帧模式匹配、魔术包、链路变化和 Microsoft WPI。
PCIe 1.1 控制器功能增强，支持各种电源状态，包括 L0、L1、L1SS、L2 和 L3。配合 ASPM/ACPI 功能，整个系统可以进入各种低功耗状态，如睡眠、休眠和现代待机，以节省更多电能。控制器还支持延迟报告（LTR）。还支持 MSI 和 MSI-X。

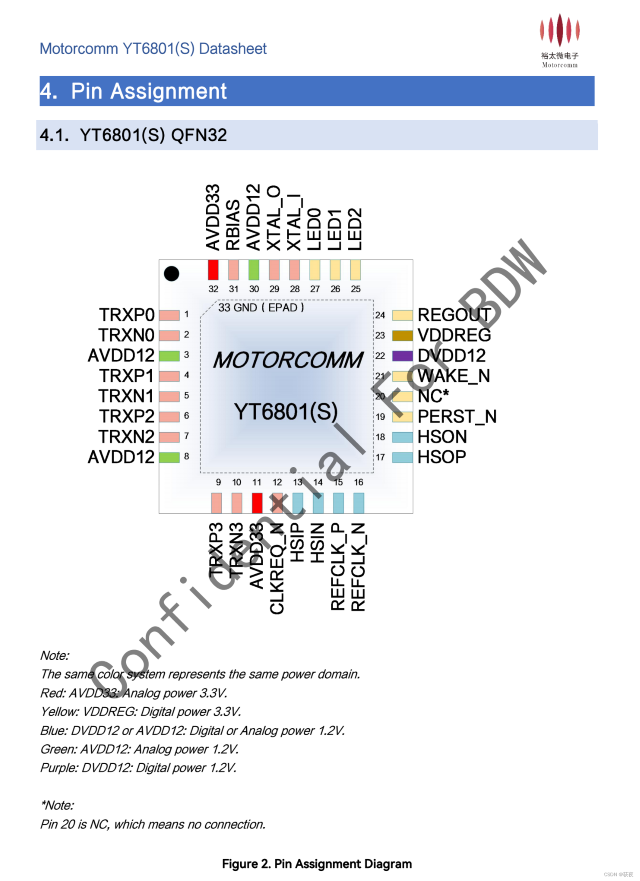

PIN脚定义如下：
