Broadcom 【ACPL-C797T-000E】汽车光隔离型Sigma-Delta (Σ-Δ) 调制器

Broadcom 【ACPL-C797T-000E】汽车光隔离型Sigma-Delta (Σ-Δ) 调制器

来源:本站时间:2024-06-05浏览数:

ACPL-C797T-000E是一款光隔离型 1 位 2 阶 Sigma-Delta (Σ-Δ) 调制器器件,符合 AEC-Q100 1 级汽车认证标准。该调制器非常适合用于电机相电流测量等应用中的低电平信号源。

介绍:

Broadcom ACPL-C797T-000E是一款光隔离型 1 位 2 阶 Sigma-Delta (Σ-Δ) 调制器器件,符合 AEC-Q100 1 级汽车认证标准。该器件基于光耦合技术,通过电流隔离将模拟输入信号转换为高速数据流。该器件采用5V电源供电,动态范围为79 dB。200 mV的差分输入范围(满量程320 mV)非常适合在电机相电流测量等应用中直接连接分流电阻或其它低电平信号源。


该器件采用紧凑的表面贴装拉伸SO-8封装,提供电机驱动设计人员精确测量电流所需的可靠性、小尺寸、出色的隔离和跨汽车温度范围的稳定性能。Broadcom耦合器隔离产品提供关键汽车和高温工业应用所需的增强绝缘和可靠性。

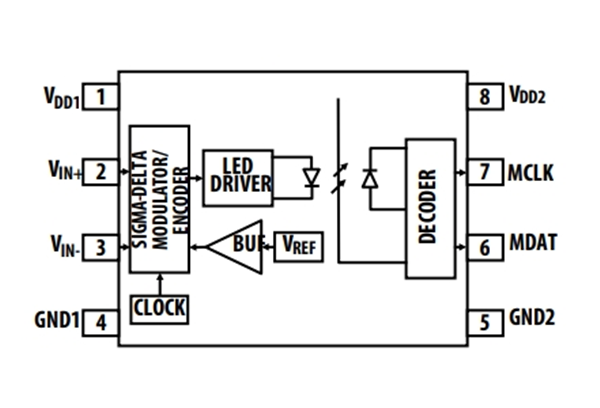

功能框图:


功能特点:

符合 AEC-Q100 1 级测试准则

汽车工作温度 -40 至 +125°C

1 位 2 阶 Σ-Δ 调制器

10MHz 内部时钟

16 位分辨率,无缺码(12 位 ENOB)

信噪比 (SNR):典型值 79 dB

增益误差:±1

±200mV 线性范围,单 5V 电源(±320mV 满量程)

数字接口宽电源范围: 3 至 5.5 V

高共模抑制:25 kV/μs

紧凑型表面贴装拉伸 SO-8 封装

全球安全认证:

UL 1577(5000 VRMS/1 min.)

IEC/EN/DIN EN 60747-5-5:1414VPEAK 工作电压


应用:

• 汽车电机相电流和导轨电流检测

• 汽车电机逆变器直流母线电压检测

• 汽车 DC/DC 转换器电压/电流检测

• 汽车 AC/DC(充电器)电压/电流检测

• 汽车电池组电压/电流检测

• 通用电压/电流检测和监控
