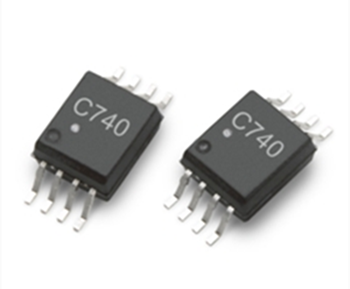

Broadcom ACPL-C740-500E Sigma-Delta调制器适用于故障安全设计。隔离式ADC具有高可靠性、小尺寸、卓越的隔离度和过热性能，可让电机驱动设计人员精确测量电流。
概述
ACPL-C740 Σ-Δ调制器基于光耦合技术，可将模拟输入信号转换为高速数据流并带有电流隔离。ACPL-C740采用5V电源供电，动态范围为83dB，带有指定的数字滤波器。±200mV（满量程±320mV）的差分输入非常适合用于直接连接分流电阻。该输入还可用于应用中的其他低电平信号源。ACPL-C740具有模拟输入，可通过板载时钟并借助Σ-Δ过采样进行连续采样。信号信息包含在调制器数据中，数据密度具有20MHz的数据速率。然后，这些数据经过编码跨隔离边界进行传输，它们得到恢复并被解码成数字1和0的高速数据流。
ACPL-C740具有可靠的增强绝缘和高工作绝缘电压，最小绝缘穿透距离 (DTI) 为0.5mm，适用于故障安全设计。隔离式ADC具有高可靠性、小尺寸、卓越的隔离度和过热性能，可让电机驱动设计人员精确测量电流。
参数
产品种类：光隔离放大器
RoHS： 详细信息
输出类型：模数转换器 - ADC
通道数量：1
绝缘电压：5000 Vrms
电源电压-最大：5.5 V
电源电压-最小：3 V
封装 / 箱体：SSO-8
最小工作温度：- 40°C
最大工作温度：+ 110°C
安装风格：SMD/SMT
放大器类型：隔离
Ib - 输入偏流：30 nA
隔离类型：Optic
工作电源电流：10 mA
参考电压：320 mV
特征
卓越的光学隔离和绝缘性
20MHz内部时钟
1位、二阶Σ-Δ调制器
16位分辨率，无失码（12位ENOB）
83dB SNR
2μV/°C最大失调漂移
用于数字接口的3V至5.5V宽电源电压范围
±1%增益误差
内部基准电压
±200mV线性范围，采用5V单电源（±320mV满量程）
工作温度范围：−40°C至+110°C
SSO-8封装
25kV/μs共模瞬态抑制
安全和法规批准：
IEC/EN/DIN EN 60747-5-5: 1414工作绝缘电压
UL 1577：1分钟5000Vrms的隔离电压
CSA：元件认可通知#5
应用
伺服驱动器和电机
电机相位和供电轨电流检测
电源逆变器电流检测
工业过程控制
数据采集系统
通用电流检测
传统电流变送器的替代品
