TPS2001CDGKR是（Texas Instruments）推出的电源负载开关，主要用于USB接口、高清电视等高电容负载场景，具备过流保护和短路保护功能。其技术参数如下：开关类型：USB 开关输出数：1比率 - 输入:输出：1：1输出配置：高端输出类型：N 通道接口：开/关电压 - 负载：4.5V ~…
TPS2001CDGKR是（Texas Instruments）推出的电源负载开关，主要用于USB接口、高清电视等高电容负载场景，具备过流保护和短路保护功能。其技术参数如下：
开关类型：USB 开关
输出数：1
比率 - 输入:输出：1：1
输出配置：高端
输出类型：N 通道
接口：开/关
电压 - 负载：4.5V ~ 5.5V
电压 - 供电 (Vcc/Vdd)：不需要
电流 - 输出（最大值）：2A
导通电阻（典型值）：72 毫欧
输入类型：非反相
特性：输出放电
故障保护：限流（固定），超温，反向电流，UVLO
工作温度：-40°C ~ 85°C（TA）
安装类型：表面贴装型
器件封装：8-VSSOP
TPS2001CDGKR典型应用领域
USB 端口/集线器、笔记本、台式机
高清数字电视
机顶盒
短路保护功能

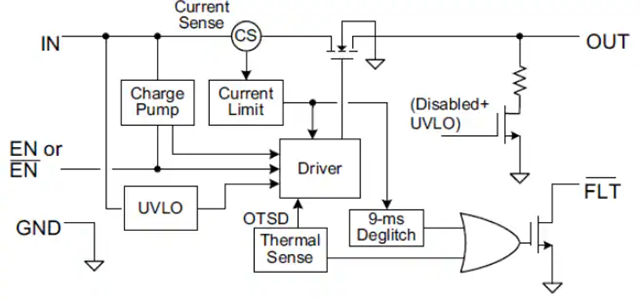

详情
TPS2001CDGKR配电开关产品用于诸如 USB 等有可能遇到高电容负载和短路的应用。TPS2001CDGKR为电流介于 0.5A 和 2A 之间的应用提供具有固定电流限值阀值。
当输出负载超过电流限值阀值时，TPS2001CDGKR通过运行在恒定电流模式下来将输出电流限制在安全的水平上。这就在所有条件下提供了一个可预计的故障电流。当输出被短接时，快速过载响应时间减轻了主 5V 电源提供稳压电源的负担。为了大大减少打开和关闭期间的电流冲击，电源开关的上升和下降次数受到控制。
TPS2001CDGKR具备以下特征：
单一电源开关系列产品
与现有的引脚到引脚对应
0.5A，1A，1.5A，2A 的额定电流
±20% 精确、固定、恒定电流限制
快速过流响应时间为 -2ns
去尖峰脉冲故障报告
已选择具有 (TPS20xxC) 和没有 (TPS20xxC-2) 输出放电的部件
反向电流阻断
内置软启动
环境温度范围：-40°C 至 85°C
经 UL 检测和认证以及 CB 认证-文件号E169910
