【Microchip】LAN8810-AKZE 带 HP Auto-MDIX 的 GMII 10/100/1000Mbps以太网收发器

来源：本站时间：2025-09-05浏览数：

LAN8810-AKZE是 Microchip 推出的 Gigabit Ethernet 物理层收发器，支持10/100/1000 Mbps速率，符合 IEEE 802.3 和 IEEE 802.3ab 标准。其核心特性如下：单芯片以太网物理层收发器（PHY）符合 IEEE 802.3ab （1000BASE-T）、IEEE 802.3u（快速以太网）和 ISO 802-3/IEEE…

LAN8810-AKZE是 Microchip 推出的 Gigabit Ethernet 物理层收发器，支持10/100/1000 Mbps速率，符合 IEEE 802.3 和 IEEE 802.3ab 标准。其核心特性如下：

单芯片以太网物理层收发器（PHY）

符合 IEEE 802.3ab （1000BASE-T）、IEEE 802.3u（快速以太网）和 ISO 802-3/IEEE 802.3 （10BASE-T）

HP Auto-MDIX 支持符合 IEEE 802.3ab 规范，运行速度为 10/100/1000 Mbps

小尺寸、72引脚QFN无铅RoHS标准封装，采用GMII（10 x 10 x 0.9mm高度）

LED 状态指示灯的灵活配置

实现低功耗工作模式


概述

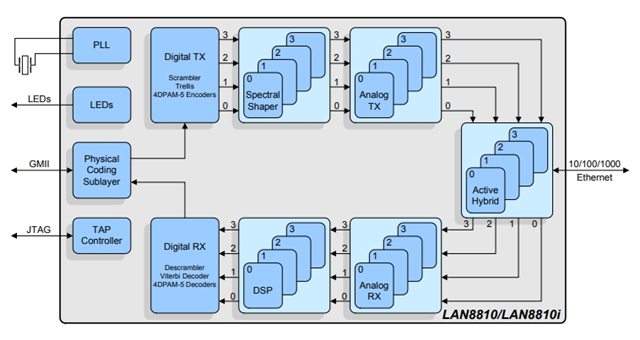

LAN8810-AKZE是一款低功耗 10BASE-T/100BASE-TX/1000BASE-T 千兆以太网物理层（PHY）收发器，具有可变 I/O 电压，完全符合 IEEE 802.3 和 802.3ab 标准。

LAN8810-AKZE可配置为通过标准 MII（IEEE 802.3u）/GMII（IEEE 802.3z）接口与以太网 MAC 通信。它包含一个全双工收发器，可在四对 5 类或更好平衡的双绞线电缆上以 1000 Mbps 的速度运行。根据 IEEE 802.3-2005 标准，所有数字接口引脚都可承受 3.6V。

LAN8810-AKZE还可通过硬件和软件进行配置，通过 SMI 支持符合 IEEE 802.3-2005 标准和供应商特定的寄存器功能。LAN8810-AKZE实现自动协商，以自动确定最佳速度和双工作模式。HP Auto-MDIX 支持允许使用直接连接或交叉电缆。

详细参数

产品：Ethernet Transceivers

标准：10/1GBASE-T, 100BASE-TX

收发器数量：1 Transceiver

数据速率：10 Mb/s, 100 Mb/s, 1 Gb/s

接口类型：JTAG, MDI-X, MII, GMII

电源电压-最小：1.2 V

电源电压-最大：1.2 V

工作温度：0°C 至 + 70°C

封装/外壳：VQFN-72

LAN8810-AKZE收发器目标应用
