【产品】LC709204VXE-01TBG 电池电量计 LSI，用于单节锂离子/聚合物电池

来源：本站时间：2025-08-25浏览数：

LC709204VXE-01TBG是（onsemi）推出的单节锂离子/聚合物电池电量计，属于 Smart LiB Gauge 家族的一部分。其核心特性包括：HG-CVR2算法技术占位面积小，无需电流感应电阻器可针对老化电池提供准确的RSOC通过自动收敛误差实现稳定计量电池插入后立即精确测量消除学习周期低…

LC709204VXE-01TBG是（onsemi）推出的单节锂离子/聚合物电池电量计，属于 Smart LiB Gauge 家族的一部分。其核心特性包括：

HG-CVR2算法技术

占位面积小，无需电流感应电阻器

可针对老化电池提供准确的RSOC

通过自动收敛误差实现稳定计量

电池插入后立即精确测量

消除学习周期

低功耗：2A工作模式电流

通过RSOC/电压报警功能提高电池安全性

两个温度输入

检测NTC热敏电阻的输入

通过I2C

电池插入检测

I2C接口（最高支持400kHz）

无铅、无卤/无溴化阻燃剂（BFR），符合RoHS指令


概述

LC709204VXE-01TBG电池电量计适用于单节锂离子/聚合物电池，属于智能LiB电量计系列的一部分。LC709204VXE-01TBG使用HG-CVR2算法测量电池的相对充电状态 (RSOC)，即使在温度变化、负载、老化和自放电等变化条件下，也能提供准确的RSOC读数。精确的RSOC测量可延长便携式设备的运行时间。HG-CVR2算法也称为电池电量计、电池监视器或电池表，具有高度通用性，适用于各种应用。LSI只需设置几个参数即可立即开始测量电池，无需制造过程中复杂的学习周期。LC709204VXE-01TBG的工作电流消耗低至2µA，非常适合用于可穿戴设备和1串N并联电池配置。

技术参数

产品：LC709204VXE-01TBG

电池类型：Lithium-ion, Lithium Polymer

输出电压：4.6 V

工作电源电压：2.5 V to 5.5 V

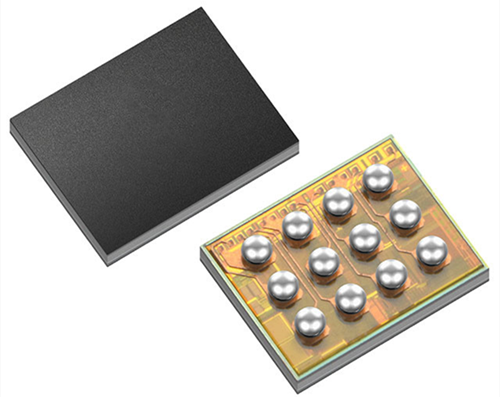

封装 / 箱体：WLCSP-12

安装风格：SMD/SMT

系列：LC709204V

最大工作温度：+ 85 C

最小工作温度：- 40 C

Pd-功率耗散：150 mW
