SLG47910V是Renesas公司推出的 ForgeFPGA 系列首款产品，采用 QFN-24封装，具有以下关键特性：
密集的可配置逻辑阵列
1120 个 6 输入、2 输出 LUT
1120 D-触发器 （DFF）
5kb 分布式内存
32kb块随机存取存储器（BRAM）
可通过 NVM 和/或 SPI 接口进行配置
50MHz片上振荡器
锁相环 （PLL）
来自外部电源或内部 50MHz 振荡器的输入
电源
VDDIO：1.71V 至 3.465V
VDDC：1.1V ± 5%
上电复位 （POR）
GPIO计数
19 个 GPIO，采用 QFN 封装
比特流安全特性
循环冗余校验 （CRC） - 仅限 OTP 配置
工作温度范围：-40 °C 至 +85 °C
符合 RoHS 标准/无卤素
可用封装
24 引脚 QFN 封装：3.0mm x 3.0mm，0.4mm 间距

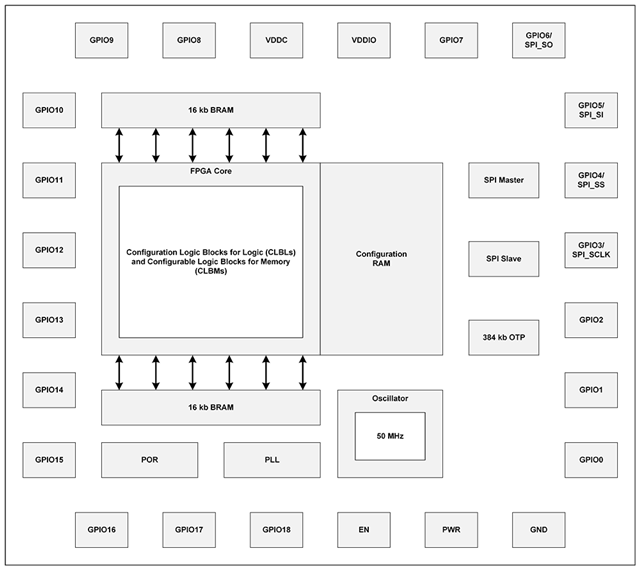

概述
SLG47910V ForgeFPGA 为常见的 FPGA 应用提供了小型、低功耗组件。 使用该器件，通过对一次性可编程 （OTP） 非易失性存储器 （NVM） 进行编程来配置连接逻辑、IO 引脚和SLG47910V的宏单元，从而创建电路设计。 这种高度多功能的器件允许在非常小的低功耗集成电路中设计各种 FPGA 应用。
该器件正在彻底改变低密度 FPGA 领域。 通过将强大且分类良好的功能集与低功耗、低价格和免费、易于使用的开发软件相结合，SLG47910V ForgeFPGA 为任何人和所有人打开了低密度 FPGA 开发的大门。
优势
超低功耗，SLG47910V适用于要求最苛刻的可穿戴设备和功耗受限的应用
細小的封装尺寸提供极佳的设计灵活性
利用先进的 6 路输入 2 路输出查找表 （LUT） 结构，可提升高使用量设计的效率
低廉的价格，为各种规模的客户打开了低密度FPGA市场
典型应用
传感器数据聚合和流水线
协议转换
胶合逻辑和边缘处理
先进电源排序
消费电子产品
数据通信设备
笔记本电脑和平板电脑
