TAS6684QPHDRQ1是（Texas Instruments）推出的四通道汽车D类音频放大器，主要应用于高功率汽车音响系统。以下是其核心特性：
符合汽车应用类AEC-Q100标准，TA温度等级1：-40°C至+125°C
普通运行
4.5V至45V电源电压，50V负载突降
支持1.8V和3.3V I/O
I2C控制，具有八个地址选项
14.4V时的空闲功率损耗低于2W，最大VBAT+PVDD关断损耗低于8uA
集成DSP处理
H类电源电压控制
热监控和折返
削波检测、PVDD监控和折返
通过I2S/TDM按通道进行输出电流检测，无需外部电路
实时负载诊断
播放音频时监控输出条件
开路负载、短路负载、电源短路、接地短路检测
直流和交流备用负载诊断
音频输入
2-4通道I2S或4-16通道TDM输入
输入采样率：44.1kHz、48kHz、96kHz、192kHz
低延迟：<100μs（采样率为96k时）
音频输出
4通道桥接式负载 (BTL)，可配置2通道并联 BTL (PBTL)
384kHz至2MHz可配置输出开关频率
高达13A的通道输出电流
400VA峰值BTL输出功率
118W（45V、8Ω、1% THD、BTL）
218W（45V、4Ω、1% THD、BTL）
音频性能
THD+N 0.03%（8Ω，1W，1kHz）
SNR：111 dB
37µV (14.4V)、80µV (45V) 输出噪声
保护
输出短路保护
直流失调电压、欠压和过压
可配置过热警告和单个通道关断
I2C温度和电源电压读数
轻松满足CISPR25-L5 EMC规范，具有高级展频功能
详情

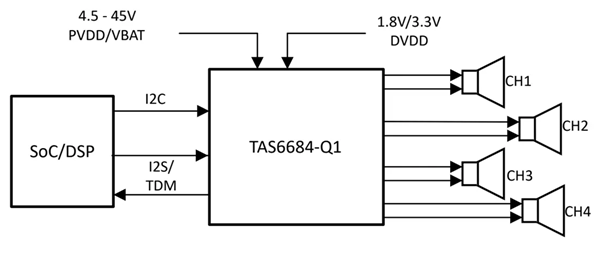

TAS6684QPHDRQ1是一款四通道、数字输入、高压、D 类音频放大器，支持高达 45V 的电源电压。结合高达 13A 的输出电流，该器件可在高阻抗和低阻抗负载下提供超高输出功率和高保真音频。TAS6684QPHDRQ1在 118W（45V、8Ω、1% THD、BTL）和 218W（45V、4Ω、1% THD、BTL）下提供四个通道。
TAS6684QPHDRQ1集成了直流和交流负载诊断功能，可在启用输出级之前确定所连接负载的状态。在音频播放期间，可通过适用于每个通道的输出电流检测功能和每个通道的温度来监控状态，并通过 TDM 以超小的延迟将测量结果报告给主机处理器。TAS6684QPHDRQ1在播放音频时使用独立于主机和音频输入运行的实时负载诊断功能来监控输出负载状况。
为了优化系统效率，TAS6684QPHDRQ1中集成的 DSP 支持 H 类包络跟踪控制，无需开发复杂的跟踪软件，而且无需外部微控制器即可实现本地升压控制。
TAS6684QPHDRQ1器件为每个通道提供一个额外的低延迟信号路径，在 48kHz 条件下提供最高快 70% 的信号处理速度，在 96kHz 采样速率下支持小于 100us 的音频信号路径延迟，从而支持时间敏感型有源噪声消除 (ANC) 和道路噪声消除 (RNC) 应用。
目标应用
汽车外部放大器
汽车音响主机
