MA600GQE是由（MPS）生产的一款INL<0.6° (<0.1°)、高精度、高带宽、可配置数字磁性角度传感器，适用于机器人关节、工业自动化、电动汽车驱动系统等高精度位置检测场景。
MA600GQE具备以下特性和优势
误差 (INL) <0.6°
使用片上 32 点查找表进行用户校准后可实现误差 (INL) <0.1°
可配置 12 位至 15 位绝对角度编码器
高带宽（如12.5 位分辨率下12kHz 频率）
无延迟
10mT 至 >100mT 的宽磁场范围
用于数字角度读取和芯片配置的串行外设接口 (SPI)
用于数字角度读取的同步串行接口 (SSI)
增量ABZ 正交编码器接口，每圈脉冲数可配置 (1–4096)
增量 UVW 编码器输出
脉宽调制 (PWM) 绝对输出
多圈或速度输出选项
3.3V 电源电压
7.5mA 静态电流 (IAVDD + IDVDD)
-40°C 至 +125°C 工作温度范围
采用小尺寸 QFN-16 (3mmx3mm) 封装
详情
MA600GQE是一款高精度、高带宽的磁性角度传感器，可用于检测永磁体（通常为旋转轴上的径向磁化圆柱体）的绝对角位置。该器件集成了精密隧道磁阻 (TMR) 传感器，可实现高带宽与高精度 (INL)，是位置控制和机器人技术的理想解决方案。
MA600GQE支持宽磁场强度与空间配置范围，并同时支持轴端（同轴）和侧轴（离轴）安装配置。其片上非易失性存储器 (NVM) 可存储配置参数，如参考零角位置和 ABZ/UVW/PWM 设置。
MA600GQE经过工厂校准，可在其工作温度范围内实现低于 0.6° 的误差 (INL)。此外，用户还可通过可配置 32 点校正表进行最终系统校准；用户校准后产生的误差 (INL) 可小于 0.1°。

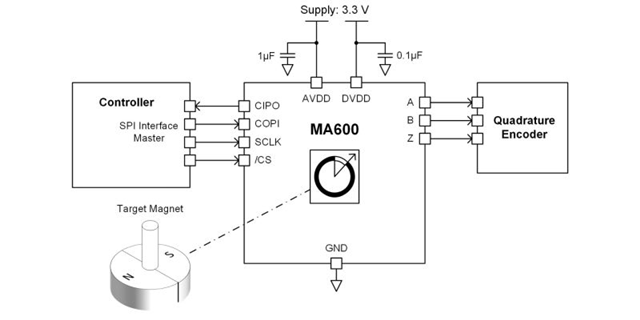

与 MA600GQE 的通信通过串行外设接口 (SPI) 和同步串行接口 (SSI) 完成。
目标应用
机器人
多圈编码器
位置控制
速度控制
技术规格
产品：MA600GQE
用于测量：角度，旋转位置
技术：磁阻
旋转角度 - 电气，机械：0° ~ 360°
线性范围：-
输出：SPI
输出信号：顺时针增加
致动器类型：外磁铁，不含
线性度：±1.7%
电阻容差：-
电压 - 供电：3V ~ 3.6V
安装类型：表面贴装，可润湿侧翼
端接样式：鸥翼
工作温度：-40°C ~ 125°C
封装/外壳：16-QFN（3x3）
