（Maxim）MAX5353BCUA数模转换器：单通道、SPI串行、12位电压输出DAC

来源：本站时间：2025-07-12浏览数：

MAX5353BCUA是（Maxim）推出的一款12位低功耗电压输出数模转换器（DAC），采用SPI接口，具有以下关键特性：具有可配置输出放大器的12位DAC+5V单电源供电(MAX5352)+3.3V单电源供电(MAX5353)低电源电流：正常工作模式为0.28mA关断模式为2A采用8引脚MAX封装上电复位可将DAC输…

MAX5353BCUA是（Maxim）推出的一款12位低功耗电压输出数模转换器（DAC），采用SPI接口，具有以下关键特性：

具有可配置输出放大器的12位DAC

+5V单电源供电(MAX5352)

+3.3V单电源供电(MAX5353)

低电源电流：

正常工作模式为0.28mA

关断模式为2µA

采用8引脚µMAX封装

上电复位可将DAC输出清零

与SPI/QSPI和MICROWIRE兼容

用于直接光耦合器接口的施密特触发器数字输入

+3.3V MAX5353直接与+5V逻辑进行接口

通过这些特性，使得MAX5353BCUA适用于需要高精度电压输出的场景，例如精密仪器仪表和工业控制领域。 ‌

介绍

MAX5353BCUA器件集成了低功耗、电压输出、12位数模转换器(DAC)和精密输出放大器，采用8引脚µMAX®封装。该DAC采用+3.3V单电源供电，其电源电流消耗均小于280µA。

输出放大器的反相输入可供用户实现特定增益配置、远程检测和高输出电流能力。因此，MAX5353BCUA非常适合用于包括工业过程控制的各种应用。其他特性包括软件关断和上电复位。串行接口与SPI™/QSPI™和MICROWIRE™兼容。MAX5353BCUA具有一个双缓冲输入，采用一个输入寄存器后跟一个DAC寄存器的组织形式。16位串行字将数据加载到输入寄存器中。DAC寄存器可以独立更新，也可以与输入寄存器同时更新。所有逻辑输入均与TTL/CMOS逻辑兼容，并通过施密特触发器进行缓冲，以支持直接与光耦合器进行接口。

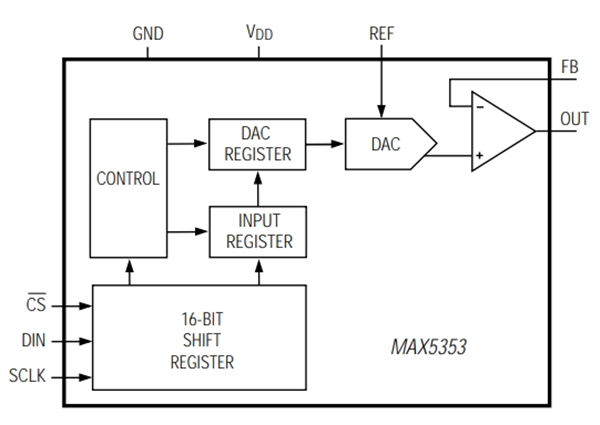

MAX5353BCUA 框图
