8T49N283C-999NLGI:一款FemtoClock NG 双通道通用频率合成器

8T49N283C-999NLGI:一款FemtoClock NG 双通道通用频率合成器

来源:本站时间:2025-07-08浏览数:

8T49N283C-999NLGI是【Renesas】推出的时钟发生器/频率合成器/PLL芯片,采用 VFQFPN-56 封装,支持表面贴装。以下是其核心特性:• 支持 SDH/SONET 和同步以太网时钟,包括所有 FEC 速率转换• 两个差分输出满足 100G 以太网和 STM-256/OC-768 的抖动限制• <0.3ps RM…

8T49N283C-999NLGI是【Renesas】推出的时钟发生器/频率合成器/PLL芯片,采用 VFQFPN-56 封装,支持表面贴装。以下是其核心特性:

• 支持 SDH/SONET 和同步以太网时钟,包括所有 FEC 速率转换

• 两个差分输出满足 100G 以太网和 STM-256/OC-768 的抖动限制

• <0.3ps RMS(包括杂散):12kHz 至 20MHz

• 所有输出 <0.5ps RMS(包括杂散)12kHz 至 20MHz

•作模式:锁定输入信号、保持和自由运行

• 初始保持精度为 ±50ppb

• 接受多达两个 LVPECL、LVDS、LVHSTL 或 LVCMOS 输入时钟

• 接受 8kHz 至 875MHz 的频率

• 自动和手动输入时钟选择,无中断切换

• 时钟输入监控,包括对间隙时钟的支持

• 相位斜率限制和完全无中断切换选项,用于控制输出相位瞬变

• 工作在 10MHz 至 40MHz 基频模式晶振

• 生成 8 个 LVPECL / LVDS 或 16 个 LVCMOS 输出时钟

• 输出频率范围从 8kHz 到 1.0GHz (diff)

• 输出频率范围为 8kHz 至 250MHz (LVCMOS)

• 四个通用I/O引脚,可选支持状态和控制:

• 四个输出启用控制输入可以映射到八个输出中的任何一个

• 锁定、保持和信号丢失状态输出

• 开漏中断引脚

• 每个 PLL 的可编程 PLL 带宽设置:

• 0.5Hz、1Hz、2Hz、4Hz、8Hz、16Hz、32Hz、64Hz、128Hz、256Hz 或 512Hz

• 可选的快速锁定功能

• 可编程输出相位延迟,步长低至 16ps

• 通过 I2C 或外部 I2C EEPROM 进行寄存器编程

• 用于系统测试的旁路时钟路径

• 供电模式

VCC / VCCA / VCCO

3.3V / 3.3V / 3.3V

3.3V / 3.3V / 2.5V

3.3V / 3.3V / 1.8V (低压耦合)

2.5V / 2.5V / 3.3V

2.5V / 2.5V / 2.5V

2.5V / 2.5V / 1.8V (低频)

• 省电模式支持低至 1.7W 的功耗(有关详细信息,请参阅功率耗散和散热注意事项)

• -40°C 至 85°C 环境工作温度

• 封装:56QFN,无铅 (RoHS 6)


概述

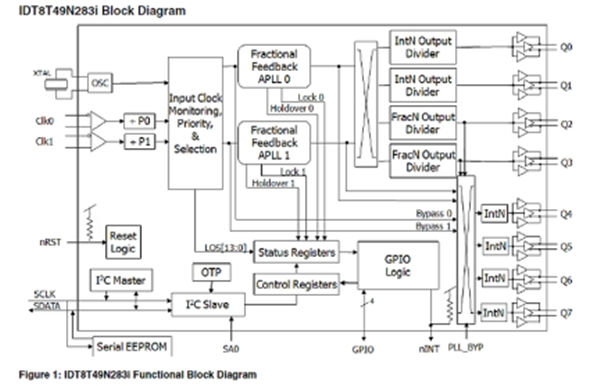

8T49N283C-999NLGI是一款具有两个独立的分数反馈 PLL,可用作抖动衰减器和频率转换器。8T49N283C-999NLGI配备了 6 个整数和 2 个小数输出分频器,允许产生多达 8 个不同的输出频率,范围从 8kHz 到 1GHz。其中 4 个频率彼此独立,也与 inputs 完全独立。其他 4 个是相关频率。8 路输出可在 LVPECL、LVDS 或 LVCMOS 输出电平之间进行选择。


这使得它非常适合用于任何频率转换应用,包括 1G、10G、40G 和 100G 同步以太网、OTN 和 SONET/SDH,包括 ITU-T G.709 (2009) FEC 速率。8T49N283C-999NLGI还可以充当频率合成器。


8T49N283C-999NLGI最多接受两个差分或单端输入时钟和一个晶振输入。两个内部PLL均可锁定不同的输入时钟,这些时钟可能具有独立的频率。每个PLL可以使用另一个输入作为主时钟的冗余备份,但在这种情况下,两个输入时钟的频率必须相关。


8T49N283C-999NLGI支持输入时钟之间的无中断参考切换。8T49N283C-999NLGI监控所有输入时钟的信号丢失(LOS),并在检测到输入时钟故障时产生报警。支持自动和手动无中断参考切换选项。LOS行为可以设置为支持有间隙或无间隙时钟。


此外,8T49N283C-999NLGI还支持每个PLL的保持。从检测到所有可用输入基准电压源丢失时起,保持的初始精度为50ppB。它为每个PLL维护一个历史平均工作点,在保持模式下,该点可能会以有限的相位斜率返回。


典型应用

OTN 或 SONET/SDH 设备线卡(高达 OC-192,并支持 FEC 比率)

OTN 解映射(间隙时钟和 DCO 模式)

千兆位和太位 IP 交换机/路由器,包括支持同步以太网

无线基站基带

数据通信


此外,8T49N283C-999NLGI的核心参数为

PLL:带旁路

输入:晶体

输出:LVCMOS,LVPECL

电路数:1

比率 - 输入:输出:1:8

差分 - 输入:输出:无/是

频率 - 最大值:1GHz

分频器/倍频器:是/无

电压 - 供电:2.375V ~ 3.465V

工作温度:-40°C ~ 85°C

安装类型:表面贴装型

封装/外壳:56-VFQFN


如需获取8T49N283C-999NLGI芯片专属报价,请联系 www.hkmjd.com 。
