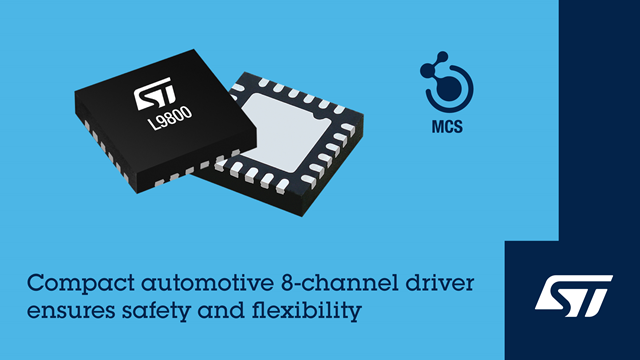

意法半导体的 L9800 车规 8 通道低边驱动器符合ISO 26262汽车功能安全标准，采用了紧凑的无引线封装，可节省车身控制模块、暖通空调和气候控制器以及功率域控制器的电路板空间。L9800的输出可以驱动阻性、容性或感性负载，例如继电器、电磁阀和 LED灯。L9800有持续实时诊…
意法半导体的 L9800 车规 8 通道低边驱动器符合ISO 26262汽车功能安全标准，采用了紧凑的无引线封装，可节省车身控制模块、暖通空调和气候控制器以及功率域控制器的电路板空间。
L9800的输出可以驱动阻性、容性或感性负载，例如继电器、电磁阀和 LED灯。L9800有持续实时诊断功能，且每个通道都具备开路、短路、过流和过热保护功能，能够提升车辆的可靠性，并简化系统级 ISO 26262认证程序，最高可达 ASIL-B 级。L9800 的SPI端口提供诊断信号，还支持对驱动内部配置寄存器的访问，以便进行设备设置。
该驱动器驱动八路输出通道有两种方式：通过 SPI 接口，或使用两个可映射到选定输出的专用并行输入引脚。在紧急情况下，即使数字电源电压不可用，这两个引脚也允许硬控两个默认通道。因此，当系统发生故障（例如微控制器故障或电源欠压）时，L9800进入跛行回家模式，可保持必要功能的运行，并确保安全和便捷。
L9800还提供灯泡浪涌模式，可驱动约2W的小灯泡或其他具有高输入电容的电子负载，并具有过流保护功能。此外，在发动机启动时，即使电池电压低至 3V，该驱动器也能确保安全运行。
更多详情访问https://www.st.com/l9800-driver
