【Renesas时钟缓冲器】8P34S1208NBGI8 —— 2:8 LVDS 1.8V / 2.5V 扇出缓冲器

【Renesas时钟缓冲器】8P34S1208NBGI8 —— 2:8 LVDS 1.8V / 2.5V 扇出缓冲器

来源:本站时间:2025-07-07浏览数:

8P34S1208NBGI8是【Renesas】推出的2:8低压差分信号(LVDS)时钟缓冲器,主要应用于高精度时钟信号分配场景。以下是8P34S1208NBGI8的主要特性:• 8 个低偏斜、低附加抖动 LVDS 输出对• 两个可选的差分时钟输入对• 差分 CLK、nCLK 对可接受以下差分输入电平:LVDS、CML…

8P34S1208NBGI8是【Renesas】推出的2:8低压差分信号(LVDS)时钟缓冲器,主要应用于高精度时钟信号分配场景。以下是8P34S1208NBGI8的主要特性:

• 8 个低偏斜、低附加抖动 LVDS 输出对

• 两个可选的差分时钟输入对

• 差分 CLK、nCLK 对可接受以下差分输入电平:LVDS、CML

• 最大输入时钟频率:1.5GHz

• 控制输入选择引脚的 LVCMOS/LVTTL 接口电平

• 输出偏移:20ps(典型值)

• 传播延迟:400ps(最大值)

• 1PPS 应用在整个温度范围内传播延迟变化小

• 低加性相位抖动 RMS;fREF = 156.25MHz,VPP = 1V,12kHz–20MHz:34fs(典型值)

• 设备电流消耗 (IDD):

• 120mA 典型值:1.8V

• 132mA 典型值:2.5V

• 全 1.8V 或 2.5V 电源电压

• 无铅 (RoHS 6)、28 引脚 VFQFPN 封装

• -40°C 至 85°C 环境工作温度

• 支持高达 105°C 的外壳温度

• 支持 PCI Express Gen1–5


概述

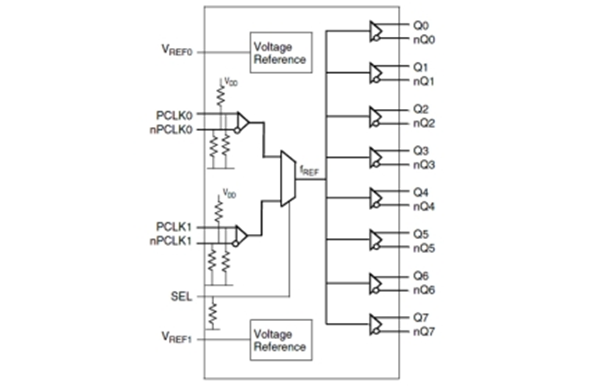

8P34S1208NBGI8是一款高性能差分 LVDS 扇出缓冲器。该器件设计用于 1PPS 信号或高频、极低加性相位噪声时钟和数据信号的扇出。8P34S1208NBGI8支持故障安全作,采用 1.8V 或 2.5V 电源供电。保证的输出到输出和器件到器件的偏移特性使 8P34S1208NBGI8 非常适合那些需要明确定义性能和可重复性的时钟分配应用。提供 2 个可选差分输入和 8 个低偏斜输出。集成的偏置电压基准可实现单端信号与差分器件输入的轻松接口。8P34S1208NBGI8针对低功耗和低加性相位噪声进行了优化。


典型应用

8P34S1208NBGI8适用于需要低相位噪声和高稳定性时钟信号的场景,例如:

通信设备

工业控制系统

高精度仪器仪表


基本信息

产品:8P34S1208NBGI8

类型:扇出缓冲器(分配),多路复用器

电路数:1

比率 - 输入:输出:2:8

差分 - 输入:输出:是/是

输入:CML,LVDS

输出:LVDS

频率 - 最大值:1.2 GHz

电压 - 供电:1.71V ~ 1.89V

工作温度:-40°C ~ 85°C

安装类型:表面贴装型

封装/外壳:28-WFQFN


欢迎访问明佳达官网(www.hkmjd.com)获取8P34S1208NBGI8时钟缓冲器专属报价!
