AD629ARZ是一款高共模电压差分放大器，由（ADI）推出，具有以下核心特性：AD629ARZ是INA117P和INA117KU的改良替代产品共模电压范围：270 V输入保护：500 V共模500 V差分模式宽电源范围（.2.5 V至8 V）10 V输出摆幅(12 V电源)最大1 mA电源电流高精度直流性能增益非线性度：…
AD629ARZ是一款高共模电压差分放大器，由（ADI）推出，具有以下核心特性：
AD629ARZ是INA117P和INA117KU的改良替代产品
共模电压范围：±270 V
输入保护：
±500 V共模
±500 V差分模式
宽电源范围（±.2.5 V至±8 V）
±10 V输出摆幅(±12 V电源)
最大1 mA电源电流
高精度直流性能
增益非线性度：3 ppm (最大值，AD629B)
失调漂移：20 µV/°C (最大值，AD629A)
失调漂移：10 µV/°C (最大值，AD629B)
增益漂移：10 ppm/°C(最大值)
出色的交流特性
CMRR：77 dB(最小值，500 Hz，AD629A)
CMRR：86 dB(最小值，500 Hz，AD629B)
带宽：500 kHz
简介

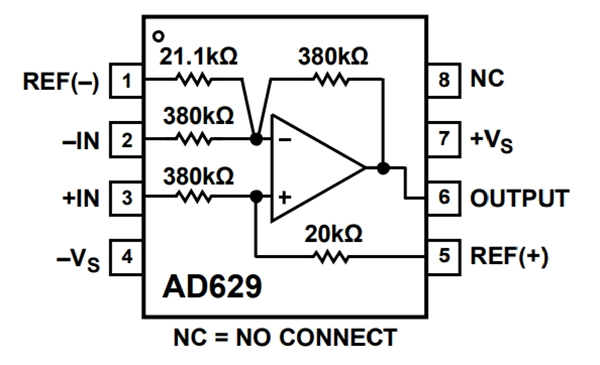

AD629ARZ是一款精密差动放大器，具有非常高的输入共模电压范围，可以在最高±270 V的高共模电压情况下精确测量差分信号。
在不要求电流隔离的应用中，AD629ARZ可以取代昂贵的隔离放大器。AD629ARZ在±270 V共模电压范围内工作，并对输入提供最高±500 V共模或差分模式瞬变保护。
AD629ARZ具有以下特性：低失调、低失调漂移、低增益误差漂移、低共模抑制漂移以及在较宽频率范围内出色的共模抑制比(CMRR)。
AD629ARZ提供低成本8引脚SOIC封装，工作温度范围在−40°C至+85°C。
基本信息
产品：AD629ARZ
放大器类型：电流检测
电路数：1
输出类型：-
压摆率：2.1V/µs
-3db 带宽：500 kHz
电压 - 输入补偿：200 µV
电流 - 供电：900µA
电流 - 输出/通道：25 mA
电压 - 跨度（最小值）：5 V
电压 - 跨度（最大值）：36 V
工作温度：-40°C ~ 85°C
安装类型：表面贴装型
封装/外壳：8-SOIC
该器件适用于需高共模电压处理且对精度要求较高的工业场景，其低功耗（1mA最大电源电流）和快速响应（压摆率2.1V/μs）进一步优化了动态性能。
典型应用
高压电流检测
电池单元电压监控器
电源电流监控器
电机控制
隔离
