MAX17509ATJ是一款4.5V至16V、双路3A输出、高效、同步降压型DC-DC转换器，它带有电阻编程功能，具有以下主要特性：缩减DC-DC稳压器库存清单输出电压(0.904V至3.782V和4.756V至5.048V，分辨率为20mV)可配置为两路独立输出(3A/3A)或两相单路输出(6A)降低噪声和EMI可调节开关…
MAX17509ATJ是一款4.5V至16V、双路3A输出、高效、同步降压型DC-DC转换器，它带有电阻编程功能，具有以下主要特性：
缩减DC-DC稳压器库存清单
输出电压(0.904V至3.782V和4.756V至5.048V，分辨率为20mV)
可配置为两路独立输出(3A/3A)或两相单路输出(6A)
降低噪声和EMI
可调节开关频率，可选择0/180°相移
外部频率同步
可调节开关摆率
符合EN55022 (CISPR22) B类辐射和传导性EMI标准
便于系统设计
全陶瓷电容方案
自动配置内部补偿
可选择打嗝或砖墙模式
可调节软启动上升/下降时间，具有软停止模式和预偏置启动
-40°C至+125°C工作温度范围
工作可靠
可靠的故障保护(VIN_UVLO、UV/OV、UC/OC、OT)
电源就绪
概述
MAX17509ATJ集成两个3A内部开关降压型调节器，具有可编程特性。MAX17509ATJ可配置为独立两路单相3A电源或单路两相输出6A电源。MAX17509ATJ采用4.5V至16V输入工作，产生可独立调节的输出电压，范围为0.904V至3.782V和4.756V至5.048V，系统精度为±2%。
MAX17509ATJ允许通过将电阻连接至配置引脚来选择多个可编程选项，从而为最终用户提供最大灵活性。MAX17509ATJ的两项主要亮点是用于任意输出电压的自配置补偿和设置LX开关节点摆率来降低噪声的能力。在对噪声敏感的应用中，例如FPGA、RF和音频中的高速吉比特收发器都得益于这种独特的摆率控制。MAX17509ATJ提供SYNC输入，用于多片器件与系统时钟同步操作。
MAX17509ATJ提供输出过压(OV)和欠压(UV)保护，以及过流(OC)和欠流(UC)保护，具有可选的打嗝/闭锁选项。MAX17509ATJ工作在-40°C至+125°C温度范围，带有温度检测和关断功能，用于过热(OT)保护。该器件采用32引脚5mm x 5mm TQFN封装。
基本信息
产品：MAX17509ATJ
功能：降压
输出配置：正
拓扑：降压
输出类型：可调式
输出数：2
电压 - 输入（最小值）：4.5V
电压 - 输入（最大值）：16V
电压 - 输出（最小值/固定）：0.904V，4.756V
电压 - 输出（最大值）：3.782V，5.048V
电流 - 输出：3A
频率 - 开关：500kHz，1MHz，1.5MHz，2MHz
同步整流器：无
工作温度：-40°C ~ 125°C（TA）
安装类型：表面贴装型
封装/外壳：32-WFQFN

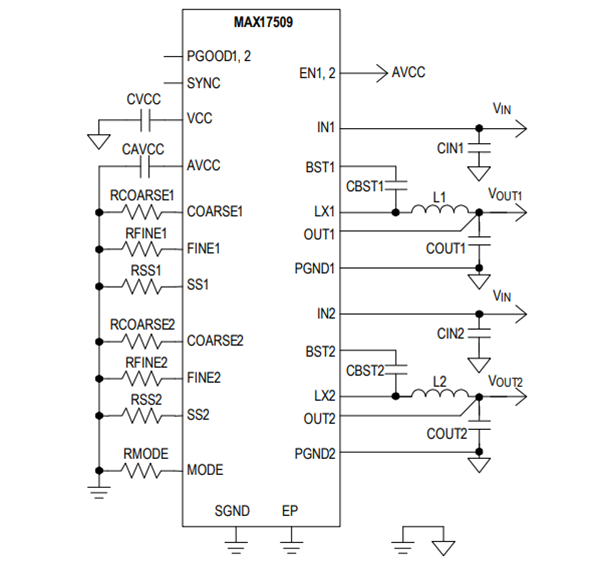

典型应用
MAX17509ATJ适用于多种电源管理应用，包括但不限于：
基站负载点稳压器
FPGA和DSP核心电源
工控设备
多负载点(POL)电源
