深圳市明佳达电子有限公司 供应【Qorvo】QPF4550TR13 5GHz 集成式 Wi-Fi 6 前端模块
产品概述
QPF4550TR13 是专为 Wi-Fi 6 (802.11ax) 系统设计的集成式前端模块 (FEM)。紧凑的外形尺寸和集成匹配功能最大限度地减少了应用中的布局面积。性能的重点是优化功率放大器的 5 V 电源电压，以节省功耗，同时保持最高的线性输出功率和领先的吞吐量。此外，还集成了针对 2 次和 3 次谐波的芯片级滤波器，以及针对 DBDC 操作的 2.4 GHz 抑制功能。QPF4550 在单个器件中集成了 5 GHz 功率放大器 (PA)、单刀双掷开关 (SP2T) 和可旁路低噪声放大器 (LNA)。
主要特性
- 5150 - 5925 MHz
- POUT = +15dBm MCS11 HE160 -43dB 动态 EVM
- POUT = +16dBm MCS11 HE80 -43dB 动态 EVM
- POUT = +20.5dBm MCS9 VHT80 -35dB 动态 EVM
- POUT = +24.5dBm MCS0 HT20 光谱掩码合规性
- 针对 +5 V 操作进行了优化
- 30 dB Tx 增益
- 2.1 dB 噪声系数
- 13.5 dB Rx 增益和 8 dB 旁路损耗
- 30 dB 2.4 GHz 接收路径抑制
应用
- 接入点
- 无线路由器
- 住宅网关
- 用户端设备
- 物联网

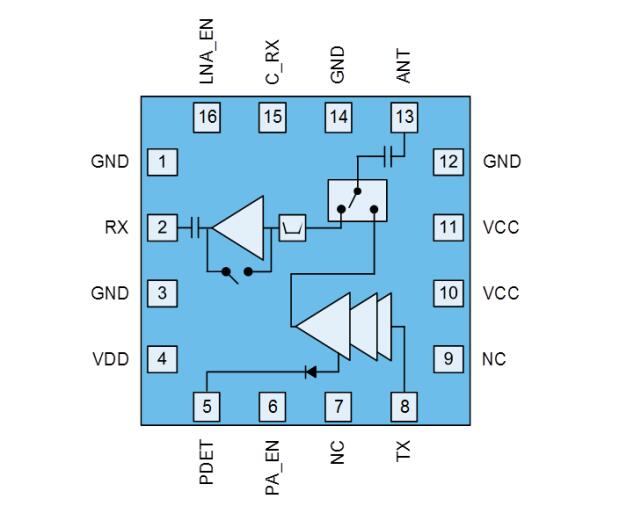

功能框图
