AD5755-1ACPZ是一款四通道、16位的数模转换器（DAC），支持电压和电流输出，采用动态电源控制和HART连接性。
1、基本参数
AD5755-1ACPZ的主要参数包括：；
位数：16
数模转换器数：4
建立时间：18µs
输出类型：Current - Unbuffered
差分输出：无
数据接口：SPI，DSP
参考类型：外部，内部
电压 - 供电，模拟：9V ~ 33V，-10.8V ~ 26.4V
电压 - 供电，数字：2.7V ~ 5.5V
INL/DNL (LSB)：±0.006，±11
架构：R-2R
工作温度：-40°C ~ 105°C
封装/外壳：64-VFQFN 祼焊盘，CSP
供应商器件封装：64-LFCSP-VQ（9x9）
安装类型：表面贴装型
2、详细介绍

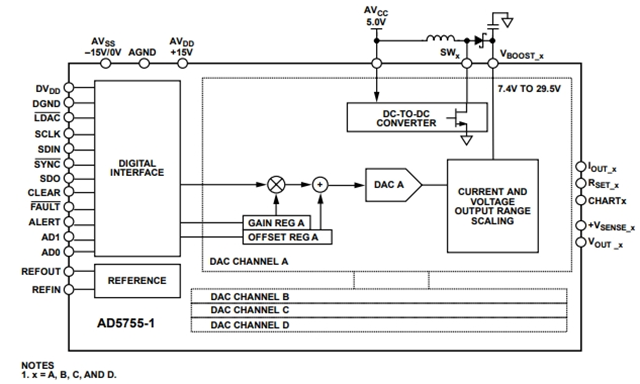

AD5755-1ACPZ器件是一款四通道、电压和电流输出DAC，采用-26.4 V至+33V电源供电。片内动态电源控制功能基于为实现片内功耗最低而优化的 DC-DC 升压转换器，在电流模式下，可以在7.4 V至29.5 V范围内调节输出驱动器的电压，使封装功耗最小。各通道均有一个相应的CHART引脚，因此HART信号可以耦合到AD5755-1ACPZ的电流输出端。
AD5755-1ACPZ器件采用多功能三线式串行接口，能够以最高30MHz的时钟速率工作，并与标准SPI、QSPI™、MICROWIRE™、DSP和微控制器接口标准兼容。该接口还提供可选的CRC-8 分组差错校验功能，以及用于监控接口活动的看门狗定时器。
3、产品特性
AD5755-1ACPZ的主要特性包括：；
16位分辨率和单调性
用于热管理的动态电源控制
电流和电压输出引脚可连接到一个引脚
电流输出范围：0 mA至20 mA、4 mA至20 mA或0 mA至24 mA
总非调整误差(TUE)：±0.05%（最大值）
电压输出范围（含20%超量程）：0 V至5 V、0 V至10 V、±5 V和±10 V
总非调整误差(TUE)：±0.04%（最大值）
用户可编程偏置与增益
片内诊断
片内基准电压源（±10 ppm/°C，最大值）
温度范围：-40°C至+105°C
4、应用场景
AD5755-1ACPZ适用于多种工业控制场景，包括：
过程控制：用于精确控制各种工业过程。
执行器控制：驱动和调节执行器。
PLC和HART网络连接：支持工业自动化中的网络通信。
