作为RX族32位MCU的旗舰产品，RX64M系列产品首次使用了40纳米工艺。这一最新系列共包括112个产品，均集成了2013年11月发布的RX系列新CPU内核“RXv2”，运行频率为120MHz，并内置零等待周期高速闪存，适用于要求高速实时性能及大容量存储器的工业设备及网络设备。新型MCU可…
作为RX族32位MCU的旗舰产品，RX64M系列产品首次使用了40纳米工艺。这一最新系列共包括112个产品，均集成了2013年11月发布的RX系列新CPU内核“RXv2”，运行频率为120MHz，并内置零等待周期高速闪存，适用于要求高速实时性能及大容量存储器的工业设备及网络设备。新型MCU可以使系统设计人员更快速、更高效地开发出高性能、支持多种通信功能的低功耗工业设备。

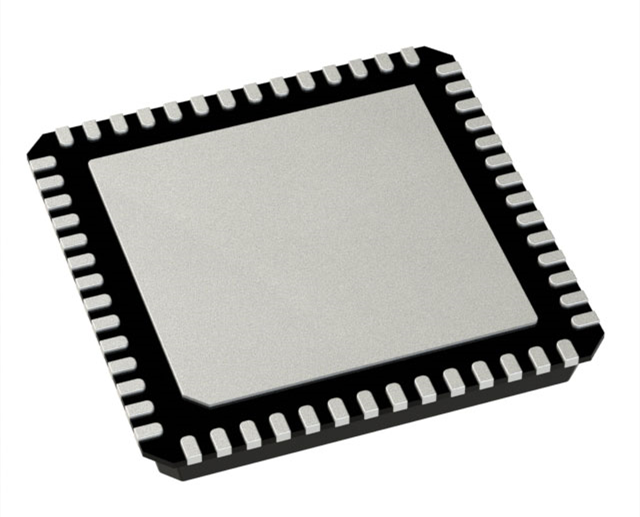

R5F564MLCDBG 32位微控制器 - MCU
——集成4MB闪存和552KB SRAM，实现了卓越的连通性和高性能，适用于工业设备及其他物联网应用
技术规格
核心处理器：RXv2
内核规格：32 位单核
速度：120MHz
连接能力：CANbus，EBI/EMI，以太网，I2C，LINbus，MMC/SD，SCI，SPI，SSI，UART/USART，USB
外设：DMA，LVD，POR，PWM，WDT
I/O 数：127
程序存储容量：4MB（4M x 8）
程序存储器类型：闪存
EEPROM 容量：64K x 8
RAM 大小：552K x 8
电压 - 供电 (Vcc/Vdd)：2.7V ~ 3.6V
数据转换器：A/D 29x12b; D/A 2x12b
振荡器类型：内部
工作温度：-40°C ~ 85°C（TA）
安装类型：表面贴装型
器件封装：176-LFBGA（13x13）
描述
R5F564MLCDBG微控制器采用功能强大的RXv2内核，与现有RX产品中采用的RX内核向后兼容。与现有RX产品相比，RXv2内核的CoreMark/MHz性能提高了1.48倍，功耗降低了40%，代码效率甚至更高，有助于实现高速、低功耗系统。
R5F564MLCDBG微控制器配备了高达4 MB的代码ROM和552 KB工作RAM的大容量存储器。内置功能包括RX200广受好评的事件链接控制器和RX63N丰富的功能，以及市场需求较高的SD卡和音频接口，并增加了IEEE 1588工业以太网功能。因此，R5F564MLCDBG MCU适用于工业设备、网络设备和其他需要高级实时性能和大容量存储器的应用。

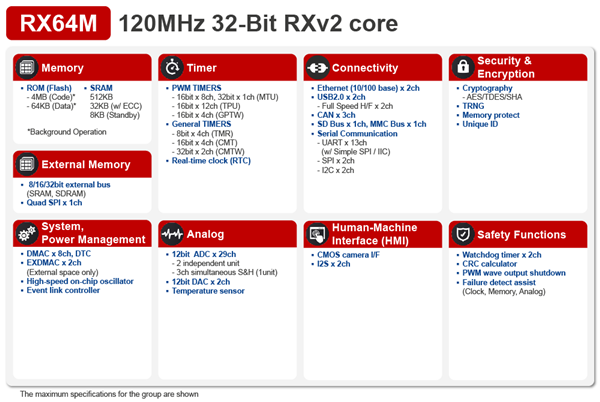

R5F564MLCDBG MCU内置的外设功能
• 外部总线
• DMAC： 8 通道
• 数据传输控制器(DTC)
• 通用 16 位定时器
• 16 位多功能定时脉冲单元
• 可编程脉冲发生器
• 8 位定时器：4 通道
• 比较匹配定时器
• 实时时钟(RTC)
• 看门狗定时器
• 独立看门狗定时器
• 串行通信接口： 9 通道
• FIFO 串行通信接口： 4 通道
• 串行外设接口
• 四线串行外设接口（QSPI）
• 串行音频接口
• I2C 总线接口
• IEEE1588 标准以太网控制器
• 全速 USB
• CAN ：3 通道
• 并行数据捕获单元(PDC)
• 12 位 A/D 转换器： 8 + 21 通道
• 12 位 D/A 转换器： 2 通道
• 温度传感器
• CRC 计算器
• 上电复位电路(POR)
• 电压检测电路(LVD)
<选配功能>
• SD 主机接口
• 加密功能(AES、DES、SHA、真随机数生成器(RNG))
应用场景
R5F564MLCDBG微控制器适用于以下各种场景，包括：
物联网
工业设备
家用电器
电网领域
