AD5669RBCBZ-1——8通道、16位、I2C 电压输出 denseDAC，集成5 ppm/°C片内基准电压源
主要特性
低功耗、小尺寸、16 位引脚兼容的八通道DAC

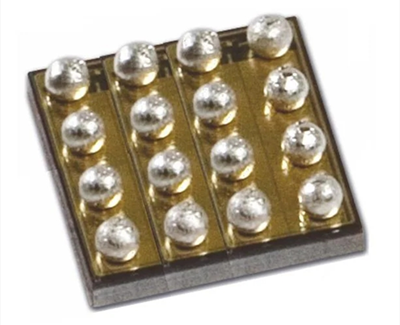

AD5669RBCBZ-1采用16引脚WLCSP封装
用户可选的1.25 V/2.5 V、5 ppm/ºC片内基准电压源
关断模式的功耗：400 nA (5 V)、200 nA (3 V)
2.7 V 至5.5 V电源供电
通过设计保证单调性
上电复位至零电平或中量程
3 种关断功能
硬件 LDAC 和 CLR 功能
I2C 兼容型串行接口支持标准(100 kHz)和快速(400 kHz)模式
这些特性使得AD5669RBCBZ-1在需要高精度、低功耗和多功能性的应用中表现出色。
描述

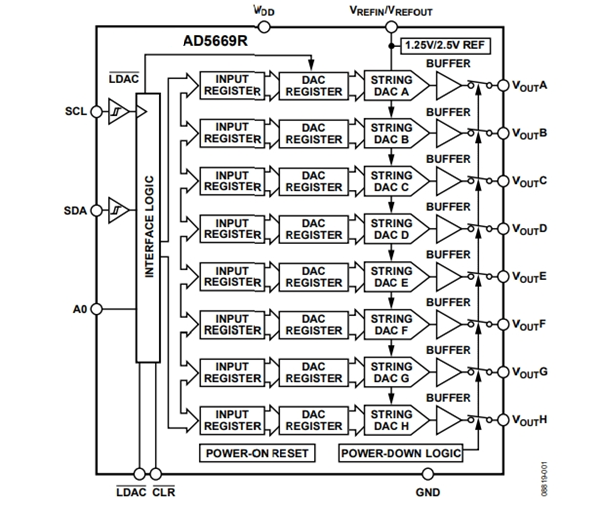

AD5669RBCBZ-1是一款低功耗、8通道、16位缓冲电压输出DAC，采用2.7 V至5.5 V单电源供电。该器件通过设计保证单调性，内置一个片内基准电压源，内部增益为2。AD5669RBCBZ-1内置一个1.25 V、5 ppm/°C基准电压源，满量程输出范围为2.5 V。上电时，片内基准电压源关闭，因而可以用外部基准电压。内部基准电压则通过软件写入使能。
AD5669RBCBZ-1内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到执行一次有效的写操作为止。此外还具有各通道独立省电特性，在省电模式下，器件在5 V时的功耗降至400 nA，并提供软件可选输出负载。
AD5669RBCBZ-1的关键参数包括：
位数：16
数模转换器数：8
建立时间：7µs
输出类型：Voltage - Buffered
差分输出：无
数据接口：I2C
参考类型：外部，内部
电压 - 供电，模拟：2.7V ~ 3.6V
电压 - 供电，数字：2.7V ~ 3.6V
INL/DNL (LSB)：±8，±1（最大）
架构：电阻串 DAC
工作温度：-40°C ~ 105°C
器件封装：16-WLCSP（2.61x2.61）
安装类型：表面贴装型
应用场景
AD5669RBCBZ-1适用于多种应用场景，包括：
• 光收发器
• 功率放大器控制
• 数据采集系统
• 数字增益和失调电压调整
