LMX2492QRTWRQ1（TI产品）：汽车级 500MHz 至 14GHz 宽带、低噪声 N 分频 PLL

来源：本站时间：2025-04-28浏览数：

LMX2492QRTWRQ1是一款高性能的频率合成器，适用于需要宽频带、低噪声和高调制灵活性的应用场景。该器件具有以下主要特性：宽带频率范围‌：500MHz至14GHz。‌低噪声‌：LMX2492QRTWRQ1具有低噪声特性。‌分数N PLL‌：支持分数N分频PLL。‌斜坡和线性调频脉冲生成功能‌：…

LMX2492QRTWRQ1是一款高性能的频率合成器，适用于需要宽频带、低噪声和高调制灵活性的应用场景。

该器件具有以下主要特性：

宽带频率范围‌：500MHz至14GHz。

‌低噪声‌：LMX2492QRTWRQ1具有低噪声特性。

‌分数N PLL‌：支持分数N分频PLL。

‌斜坡和线性调频脉冲生成功能‌：LMX2492QRTWRQ1支持斜坡和线性调频脉冲生成功能。

‌高频率检测器速率‌：相位检测器速率高达200MHz。

‌多调制系统‌：LMX2492QRTWRQ1支持FSK、PSK和高达8个段的可配置分段线性FM调制系统配置。

‌电源要求‌：可由单个3.3V电源供电，LMX2492QRTWRQ1支持电压高达5.25V的电荷泵，无需外部放大器。


描述

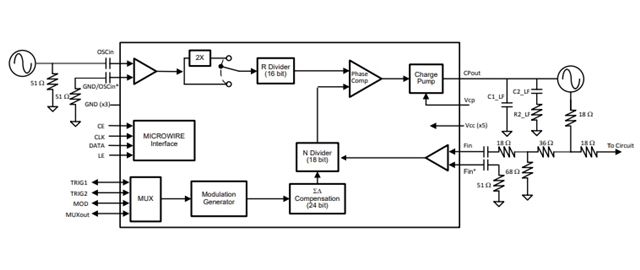

LMX2492QRTWRQ1是一款具有斜坡和超宽带信号源发生功能的 14GHz 宽频带三角积分分数 N 分频 PLL。它由一个相位频率检测器、可编程电荷泵以及用于外部 VCO 的高频输入组成。

LMX2492QRTWRQ1支持宽范围且灵活的斜升功能类 (class of ramping capabilities)，其中包括 FSK，PSK 和高达 8 个段的可配置分段线性 FM 调制系统配置。它还支持精细的 PLL 分辨率以及相位检测器速率高达 200MHz 的快速斜坡。 LMX2492QRTWRQ1的任何一个寄存器均可被回读。

LMX2492QRTWRQ1可由单个 3.3V 电源供电运行。而且，对于电压高达 5.25V 的电荷泵的支持能够免除对于外部放大器的需要，从而获得一个具有更佳相位噪声性能的更简单解决方案。

性能参数

产品：LMX2492QRTWRQ1

输出频率范围：500 MHz to 14 GHz

电源电压-最大：3.45 V

电源电压-最小：3.15 V

技术：Si

最小工作温度：- 40 C

最大工作温度：+ 125 C

安装风格：SMD/SMT

封装 / 箱体：WQFN-24

资格：AEC-Q100
