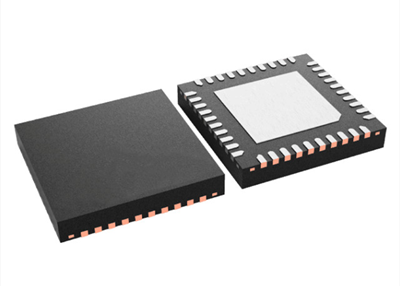

VQFN-40 | 集成 VCO 的 LMX2592RHAR 9.8GHz 宽带频率合成器

来源：本站时间：2025-04-24浏览数：

LMX2592RHAR——具有集成 VCO 的 9.8GHz 宽带频率合成器主要特性输出频率范围为 20 至 9800MHz相位噪声性能行业领先VCO 相位噪声：在输出为 6GHz 且偏移为 1MHz 时为 –134.5dBc/Hz归一化 PLL 本底噪声：-231dBc/Hz归一化 PLL 闪烁噪声：-126dBc/Hz49fs RMS 抖动（12kHz …

LMX2592RHAR——具有集成 VCO 的 9.8GHz 宽带频率合成器

主要特性

输出频率范围为 20 至 9800MHz

相位噪声性能行业领先

VCO 相位噪声：在输出为 6GHz 且偏移为 1MHz 时为 –134.5dBc/Hz

归一化 PLL 本底噪声：-231dBc/Hz

归一化 PLL 闪烁噪声：-126dBc/Hz

49fs RMS 抖动（12kHz 至 20MHz）（对于 6GHz 输出）

输入时钟频率高达 1400MHz

相位检测器频率高达 200MHz，且在整数 N 模式中高达 400MHz

支持分数 N 和整数 N 模式

双差分输出

减少毛刺的创新型解决方案

可编程相位调整

可编程电荷泵电流

可编程输出功率水平

串行外设接口 (SPI) 或 uWire（4 线制串行接口）

单电源运行：3.3V


应用场景

LMX2592RHAR适用于需要高性能、低噪声射频源的各种应用，包括：

测试和测量设备‌：LMX2592RHAR可用于高精度频率合成和信号生成。

国防和雷达‌：LMX2592RHAR可用于高性能雷达系统的频率源。

微波回程‌：LMX2592RHAR可用于无线通信中的频率稳定和转换。

高速数据转换器的高性能时钟源‌：LMX2592RHAR提供稳定的高频时钟信号。

卫星通信‌：LMX2592RHAR可用于卫星通信系统的频率合成和稳定‌。

产品说明

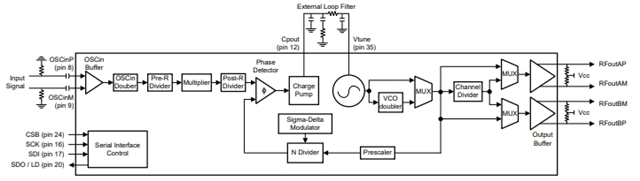

LMX2592RHAR是一款高性能、宽带的PLLatinum RF合成器‌，具有集成压控振荡器（VCO），支持20MHz至9.8GHz的频率范围。该器件支持分数N和整数N模式，具有32位小数分频器，能够提供精确的频率选择。其相位噪声性能领先行业，VCO相位噪声在6GHz输出时偏移1MHz为-134.5dBc/Hz，归一化PLL噪底为-231dBc/Hz，归一化PLL闪烁噪声为-126dBc/Hz，积分噪声为49fs RMS抖动（12kHz至20MHz范围内）‌。

LMX2592RHAR可接受高达 1.4GHz 的输入频率，与分频器及可编程低噪声乘法器相结合，可灵活设置频率。附加的可编程低噪声乘法器可帮助用户减轻整数边界杂散的影响。在分数 N 模式下，LMX2592RHAR可将输出相位调整 32 位分辨率。对于需要快速频率变化的应用，LMX2592RHAR支持耗时小于 25µs 的快速校准选项。

使用一个 3.3V 电源即可能实现此性能。LMX2592RHAR支持 2 个差分输出，这两个输出也可灵活配置为单端输出。用户可选择将其中一个编程为从 VCO （或倍压器）输出，另一个从通道分配器输出。若不想使用，可分别禁用每个输出。
