DAC60516RUYR (DAC)：16 通道、12 位电压输出、具有内部 2.5V 基准电压和 50mA 驱动能力
该器件具有以下特点：
性能：
INL：12 位分辨率下为 ±1LSB（最大值）
TUE：FSR 最大值的 ±0.15%
集成 2.5V 精密内部基准
初始精度：±2.5mV（最大值）
温漂：15ppm/°C（典型值）
高驱动能力：50mA，相对于电源轨的摆幅为 0.5V
灵活的配置选项
用户可选增益：2 ×、1 ×
复位至零标度
清零输出功能
宽工作电压范围：
电源：2.7V 至 5.5V
温度范围：-40°C 至 +125°C
SPI 和 I2C 接口：工作电压为 1.7V 至 5.5V
SPI：4 线接口
I2C：四个目标地址
小型封装：4mm × 4mm，28 引脚 WQFN

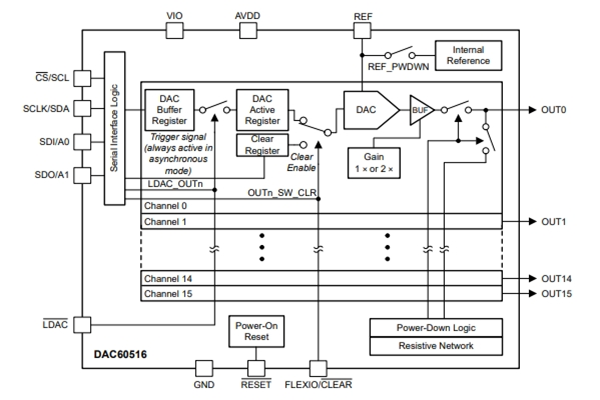

产品说明
12 位 DAC60516RUYR是低功耗 16 通道缓冲式电压输出数模转换器 (DAC)。该器件包括一个 2.5V、15ppm/°C 内部基准，因此在大多数应用中无需使用外部精密基准。通过用户可选的增益配置，可以提供 2.5V 或 5V 的满量程输出电压。DAC60516RUYR由单电源供电。
DAC60516RUYR的通信通过一个支持 SPI 和 I2C 的串行接口进行，运行时钟速率高达 50MHz（在 SPI 写入器件的过程中）。VIO 引脚使串行接口可在 1.7V 至 5.5V 电压范围内运行。DAC60516RUYR的灵活接口使其能够兼容各种业界通用的微处理器和微控制器。
应用场景
DAC60516RUYR适用于光学模块、数据中心间互联、模拟输出模块等场景中。
DAC60516RUYR具有以下主要规格：
位数：12
数模转换器数：3
建立时间：6µs（典型值）
输出类型：Voltage - Buffered
差分输出：无
数据接口：2-Wire Serial, 4-Wire Serial, I2C, SPI
参考类型：外部，内部
电压 - 供电，模拟：2.7V ~ 5.5V
电压 - 供电，数字：2.7V ~ 5.5V
INL/DNL (LSB)：±1（最大），±1（最大）
架构：R-2R
工作温度：-40°C ~ 125°C
器件封装：28-WQFN（4x4）
