Melexis MLX90316KDC-BDG-100-RE是一款Tria⊗is旋转位置传感器，可提供在设备表面上方旋转的小型偶极磁体（轴端磁体）的绝对角度位置。得益于其表面的集成磁集中器 (IMC)，该单片设备能以非接触方式感应所施加磁通密度的水平分量。这种独特的传感原理应用于旋转位置传感器…

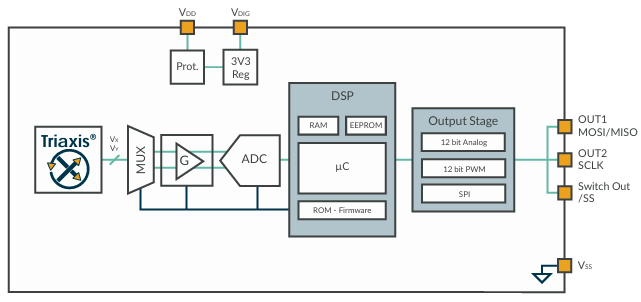

Melexis MLX90316KDC-BDG-100-RE是一款Tria⊗is®旋转位置传感器，可提供在设备表面上方旋转的小型偶极磁体（轴端磁体）的绝对角度位置。得益于其表面的集成磁集中器 (IMC)，该单片设备能以非接触方式感应所施加磁通密度的水平分量。这种独特的传感原理应用于旋转位置传感器，使得角度位置在机械公差（气隙、离轴公差）范围内具有令人印象深刻的稳健性。该水平部件的旋转在很大范围内（最多 360 度--整转）都能被感应到，并通过芯片上的 DSP（数字信号处理器）进行处理，最终以模拟比率输出或 PWM（脉宽调制）信号或可通过 3 针 SPI（串行接口）通道访问的 14 位数据的形式报告磁铁的绝对角位置。输出传输特性完全可编程（如偏移、增益、箝位电平、线性度、热漂移、滤波、量程......），以通过终端校准满足任何特定要求。
应用
绝对旋转位置传感器
方向盘位置传感器
踏板位置传感器
电机轴位置传感器
节气门位置传感器
浮子液位传感器
车身高度位置传感器
非接触式电位计
深圳市明佳达电子有限公司提供传感器芯片Melexis MLX90316KDC-BDG-100-RE，全新原装，现货供应，库存充足，欢迎随时联系！
主要规格
核心架构：Triaxis®霍尔技术，支持0°~360°的绝对旋转角度检测
输出模式：可选模拟（比例）、PWM或SPI输出
分辨率：12位角分辨率，10位热精度
工作电压：4.5V~5.5V
工作温度范围：-40°C至150°C
封装形式：SOIC-8
鲁棒性设计：对机械公差（气隙、离轴）具有出色的鲁棒性
