F4482LKGI8器件概览

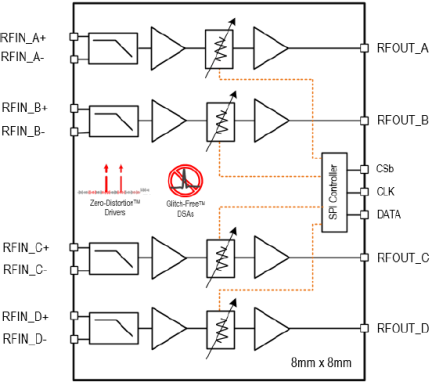

F4482是一款 1300MHz 至 2800MHz 四通道 TX DVGA，配备 100Ω 差分输入和 50Ω 单端输出。该器件是针对 400MHz 至 4200MHz 频率范围内 FDD 和 TDD 应用的完整 VGA 系列的一部分。
F4482采用 3.3V 单电源供电，ICC 电流仅为 485mA，可提供四个独立的传输路径，每个路径的典型最大增益为 27.5dB，OIP3 为 +36.8dBm，输出 P1dB 为 +16.5dBm 和 NF 为 5.7dB。每个通道都包含一个无闪烁数字阶跃衰减器，能以 0.5dB 的精确阶跃降低增益达 31.5dB。
F4482采用 8 × 8 mm 56-LGA 封装，具有匹配的 100Ω 差分输入和 50Ω 单端输出阻抗，便于集成到信号路径中。
主要参数
频率： 1.3GHz ~ 2.8GHz
P1dB： 16.5dBm
增益： 27.5dB
射频类型： 通用
电压 - 供电： 3.3V
电流 - 供电： 485mA
测试频率： 2.1GHz
产品特性
用于 FDD TX 应用的独立四通道
1300MHz 至 2800MHz
2100MHz 时的典型最大增益为 27.5dB
精确的 SPI 控制 Glitch-Free™ 增益调节
31.5dB 增益范围，步长为 0.5dB
2100MHz 时 5.7dB NF
2100MHz 时 +36.8dBm OIP3
2100MHz 时 +16.5dBm 输出 P1dB
3.3V 电源电压
ICC = 485mA
100Ω 差分输入阻抗
50Ω 单端输出阻抗
支持 1.8V 和 3.3V 逻辑电压
独立通道待机模式，节省功耗
工作温度 (TEP) 范围：-40°C 至 +115°C
8 × 8 毫米，56-LGA 封装
