产品描述
LT5519EUF是一款0.7GHz至1.4GHz高线性度上变频混频器，专为满足无线和电缆基础设施发射系统的高线性度要求而设计。LT5519EUF内部集成了一个高速、内部 50Ω 匹配的 LO 放大器，用于驱动一个双平衡混频器内核，允许使用一个低功率的单端 LO 信号源。此外，LT5519EUF还集成了一个 RF 输出变压器，从而免除了在 RF 输出端上增设外部匹配组件的需要，同时缩减了系统成本、组件数目、电路板面积和系统级变化。IF 端口可容易地匹配至宽广的频率范围，以适用于许多不同的应用。
当 IF 输入信号电平为 –10dBm 时，LT5519EUF混频器可在 1GHz 条件下提供 +17.1dBm 的典型输入三阶截取点。输入 1dB 压缩点通常为 +5.5dBm。LT5519EUF混频器仅需单 5V 电源。

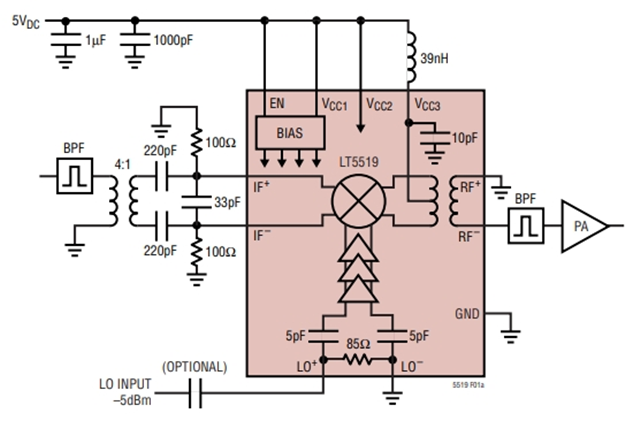

LT5519EUF 应用图
特性
1、高线性度设计
LT5519EUF专为无线及有线基础设施传输系统设计，在1GHz条件下提供+17.1dBm的典型输入三阶截取点（IP3），输入1dB压缩点达+5.5dBm，适用于高动态范围场景。
集成双平衡混频器内核，支持单端LO（本振）输入，仅需–5dBm驱动电平即可实现稳定工作。
2、高度集成化架构
LT5519EUF内置50Ω匹配LO放大器和RF输出变压器，省去外部匹配组件需求，显著降低系统成本与PCB面积。
IF（中频）端口支持宽频率匹配（700MHz~1.4GHz），适配多种信号链配置。
3、低功耗与易用性
单5V电源供电，典型工作电流70mA，兼容工业级电源系统。
LT5519EUF采用QFN-16封装（4mm×4mm），满足高密度电路板布局需求。
典型应用场景
1、无线通信基础设施
LT5519EUF广泛用于基站上变频器、直放站设备，支持3G/4G/LTE频段信号处理，提升发射链路线性度。
在5G小基站中，LT5519EUF的宽频段特性可适配Sub-6GHz频段需求。
2、有线传输系统
作为电缆下行链路混频器，LT5519EUF在数字电视广播、光纤节点设备中实现高保真信号转换。
3、测试与军用设备
集成于频谱分析仪、矢量信号发生器，LT5519EUF的低噪声系数（13.6dB）保障精密测量精度。
适用于战术通信系统，满足严苛电磁环境下的抗干扰需求。
LT5519EUF关键参数
工作频率：700MHz ~ 1.4GHz
混频增益：–0.6dB（典型值）
供电范围：4.5V ~ 5.25V
封装类型：QFN-16（带散热焊盘）
