深圳市明佳达电子有限公司（回收、供应）专为用户终端而设计 ADMV4680ACDZ（ADI）10.7GHz 至 14.5GHz、4 通道半双工波束合成器。
概述：

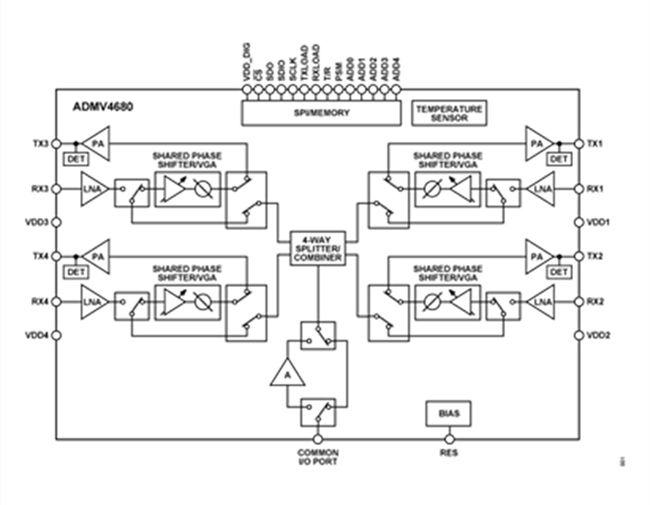

ADMV4680 是一款 Ku 频段、半双工波束合成芯片。该芯片包含用于发送和接收的单端口网络接口、用于发送和接收的四路分配器以及用于分离发送和接收电路的 T/R 开关。中央数字控制器允许通过内核芯片调整每个通道的增益和相位。在四通道配置中，内核芯片接收路径将四个相位调整信号组合到一个公共射频端口中。
在发射模式下，四通道芯片将信号从公共射频端口分配到四个不同的天线端口，调整每条路径的增益和相位。发射和接收信号与来自其他波束合成器芯片的信号组合，可构成全相控阵天线。ADMV4680 在四个输出端配有四个检波器。每个检波器可以单独关闭/打开，以节省功耗。此外，ADMV4680 还集成了精度达 10°C 以下的温度传感器。
在接收模式下，ADMV4680 在 25°C 和 12.7GHz（包括片外输入匹配网络）下的典型噪声系数为 1.9dB，典型功耗为 78mW。在发射模式下，波束合成器的典型输出压缩点 (P1dB) 为 9.5dBm，而典型功耗为 108mW。
在增益和相位可编程能力方面，ADMV4680 具有多个控制选项，需要至少 72 个串行端口接口 (SPI) 时钟周期，以便对 6 位和 8 位相位分辨率进行编程。
特性：
4 通道 T/R
SPI 控制和单引脚 T/R 控制
通用 SPI 总线支持多达 32 个波束合成芯片
集成功率检波器
倒装芯片设计
3.19mm × 2.49mm 裸片尺寸
应用
• 10GHz 至 15GHz 卫星通信系统
