东芝电子元件及存储装置株式会社（“东芝”）宣布，开始批量出货带有嵌入式微控制器（MCU）的SmartMCD系列栅极驱动IC。首款产品“TB9M003FG”适用于汽车应用中使用的无感控制3相直流无刷电机的水泵和油泵、风扇和鼓风机等设备。
TB9M003FG将微控制器（Arm Cortex-M0）、闪存、电源控制功能和通信接口功能统一集成到栅极驱动IC中，控制和驱动3相直流无刷电机中的N通道功率MOSFET。这一集成将减小系统尺寸和组件数量，同时实现各种汽车电机应用中的先进和复杂电机控制。此外，新产品还搭载了东芝自研的矢量引擎，以及用于无感正弦波控制的硬件，既减轻了微控制器的负载，同时降低了软件代码大小。
基于TB9M003FG的参考设计“使用SmartMCD的汽车车身电子电机驱动电路”已在东芝官网上线。
电动汽车（xEV）市场的扩大带来了电气化、零部件集成化、电子控制单元（ECU）小型化和低噪音电机等市场需求。为了满足此需求，新产品通过将微控制器集成到栅极驱动IC中，助力缩小ECU器件尺寸，并通过使用矢量控制使电机更安静。
基于TB9M003FG的参考设计“使用SmartMCD的汽车车身电子电机驱动电路”

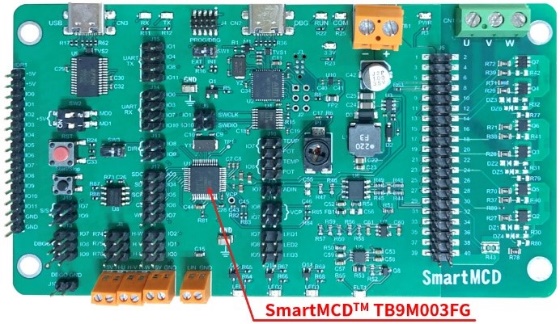

电路板外观
汽车应用：
- 水泵
- 油泵
- 风扇
- 鼓风机等
特性：
- 用于3相直流无刷电机的无感控制栅极驱动IC（内置电荷泵电路）
- 32位MCU（Arm Cortex-M0），工作频率：40 MHz（内置低速／高速振荡器）
- 内置存储器
闪存：64 K字节；ROM：12 K字节；RAM：4 K字节
- 内置矢量引擎和可编程电机驱动电路
- 内置单电阻电流检测放大器、12位A/D转换器和10位A/D转换器
- 各种检测电路
电流限制器、过电流、Vbat过压、过温等
- 通信方式：LIN和PWM通信可选，UART
- AEC-Q100（0级），车载电子元件合格认证
如需了解新产品的更多信息，请访问以下网址：https://toshiba-semicon-storage. ... tail.TB9M003FG.html
