意法半导体推出的250W MasterGaN参考设计可加速实现紧凑、高效的工业电源

意法半导体推出的250W MasterGaN参考设计可加速实现紧凑、高效的工业电源

来源:本站时间:2024-12-21浏览数:

为了加快能效和功率密度都很出色的氮化镓(GaN)电源(PSU)的设计,意法半导体推出了EVL250WMG1L基于MasterGaN1L系统级封装(SiP)的谐振转换器参考设计。意法半导体的MasterGaN-SiP在一个封装内整合了GaN功率晶体管与开关速度和控制准确度优化的栅极驱动器。使用高集成度的系…

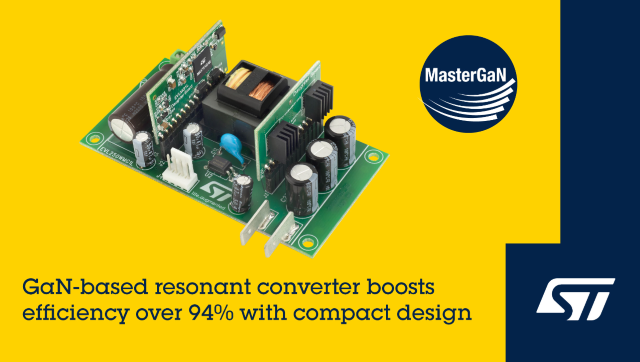

为了加快能效和功率密度都很出色的氮化镓(GaN)电源(PSU)的设计,意法半导体推出了EVL250WMG1L基于MasterGaN1L系统级封装(SiP)的谐振转换器参考设计。


意法半导体的MasterGaN-SiP在一个封装内整合了GaN功率晶体管与开关速度和控制准确度优化的栅极驱动器。使用高集成度的系统级封装SiP代替采用多个分立元件的等效解决方案,有助于最大限度地提高电源的性能和可靠性,同时加快设计速度,节省PCB电路板空间。


新的电源参考设计的目标应用是空间有限、能效至关重要的工业级电源。该电源整合了MasterGaN1L(内置两个650V 150mΩ GaN FET晶体管)与意法半导体的L6599A谐振控制器,峰值能效高于94%,原边无需安装散热器。该电源还集成了意法半导体的SRK2001A同步整流控制器,整体面积紧凑,为 80mm x 50mm,功率密度高达每立方英寸34瓦(W/inch³)。


该电源的最大输出电流为10A,在24V直流电压时,输出功率为250W,待机电流低于1µA,卓越的节能效果。L6599A和SRK2001A内置的保护功能可以防护过流、短路和过压的冲击,而输入电压监测可确保电源正常启动并提供欠压锁定。


EVL250WMG1L现已上市,集成了全部功能,可立即测评电源功能。
