AD7684BRMZ是一款16位、电荷再分配、逐次逼近型PulSAR®模数转换器（ADC），采用2.7 V至5.5 V单电源（VDD）供电。该器件内置一个低功耗、高速、16位无失码采样ADC、一个内部转换时钟和一个串行、SPI兼容接口，还集成了一个低噪声、宽带宽、短孔径延迟的采样保持电路。在CS下降沿，该器件对+IN与-IN引脚之间的电压差进行采样。基准电压（REF）由外部提供，最高可设置为电源电压，其功耗和吞吐量呈线性变化关系。

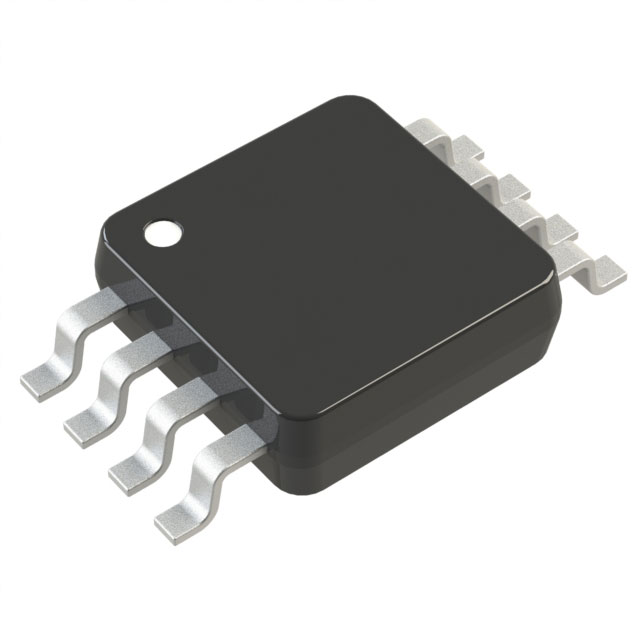

AD7684BRMZ采用8引脚MSOP封装，工作温度范围为−40°C至+85°C。

特点

16位分辨率、无失码

吞吐量： 100 kSPS

积分非线性（INL）：±1 LSB（典型值），±3 LSB（最大值）

真差分模拟输入范围：±VREF

0 V至VREF （两输入脚的VREF 最高为VDD）

单电源工作：2.7 V至5.5 V

待机电流：1 nA

串行接口：SPI®-/QSPI-™/MICROWIRE-™/DSP-兼容

功耗：

4 mW @ 5 V

1.5 mW @ 2.7 V

150 μW @ 2.7 V/10 kSPS

8引脚MSOP封装

应用

电池供电设备

数据采集

仪器仪表

医疗仪器

过程控制
