AD7685BCPZRL7是一款16位、电荷再分配、逐次逼近型模数转换器(ADC)，采用2.3 V至5.5 V单电源(VDD)供电。该器件内置一个低功耗、高速、16位无失码采样ADC、一个内部转换时钟和一个多功能串行接口端口。还集成了一个低噪声、宽带宽、短孔径延迟的采样保持电路。在CNV上升沿，该器件对IN+与IN-之间的模拟输入电压差进行采样，范围从0 V至REF。基准电压(REF)由外部提供，最高可设置为电源电压，

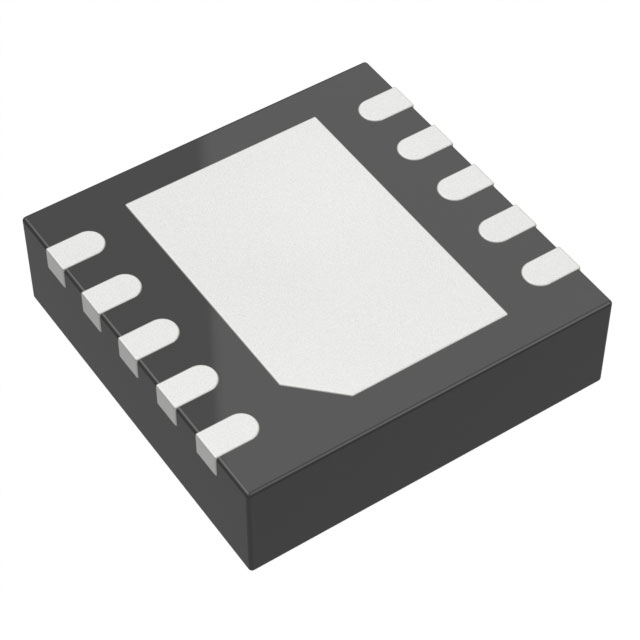

AD7685BCPZRL7采用10引脚MSOP封装或10引脚QFN (LFCSP)封装，工作温度范围为−40°C至+85°C。

特征

16位分辨率、无失码

吞吐速率：250 kSPS

积分非线性(INL)：典型值±0.6 LSB，最大值±2 LSB（FSR的±0.003%）

信纳比(SINAD)：93.5 dB（20 kHz时）

总谐波失真(THD)：-110 dB（20 kHz时）

伪差分模拟输入范围：0 V至VREF（VREF最高为VDD）

无流水线延迟

单电源工作：2.3 V至5.5 V，逻辑接口电压：1.8 V至5 V

串行接口：SPI®/QSPI™/MICROWIRE™/DSP兼容

以菊花链形式连接多个ADC、忙闲指示功能

功耗

1.4 μW (2.5 V/100 SPS)

1.35 mW (2.5 V/100 kSPS)、4 mW (5 V/100 kSPS)

待机电流：1 nA

应用

电池供电设备

医疗仪器

移动通信

个人数字助理(PDA)

数据采集

仪器仪表

过程控制
