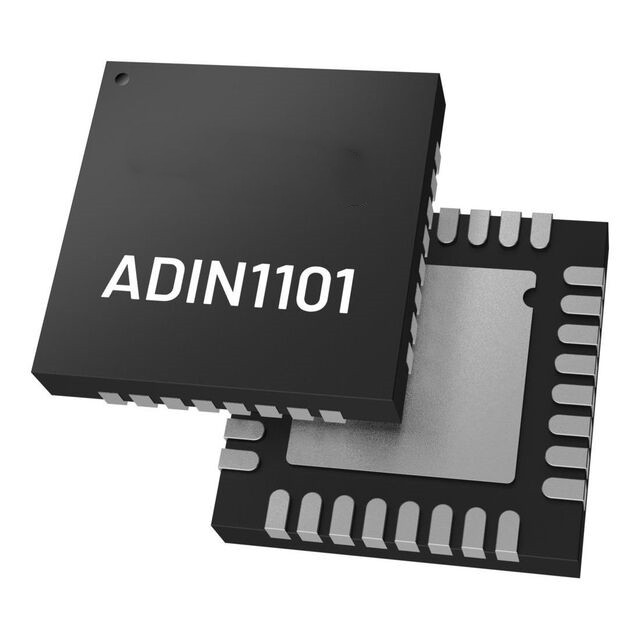

ADIN1101CCPZ是一款稳健型、低功耗10BASE-T1L工业以太网PHY收发器，设计符合IEEE® 802.3cg-2019™以太网标准，支持长程10Mbps单对以太网 (SPE) 应用。ADIN1101CCPZ具有集成媒体访问控制 (MAC) 接口，便于通过串行外设接口 (SPI) 直接连接各种主机控制器。该SPI可使用低功耗处理器，无需集成MAC，整体系统级功耗非常低。

关键特性

符合 10BASE-T1L IEEE 标准 802.3cg-2019 标准

电缆长度可达 1700 m，电压为 1.0 V p-p 和 2.4 V p-p

支持 1.0 V p-p 和 2.4 V p-p 发射电平

MDI 极性检测和校正

低功耗：45 mW

诊断

使用 TDR 进行电缆故障检测

帧生成器和检查器

带 MSE 的链路质量指示器

多种环回模式

IEEE 测试模式支持

MII、RMII 和 RGMII MAC 接口

MDIO 管理界面

使用销钉捆扎的非托管配置

2 针 MDI

内部端接电阻和混合

25 MHz晶体或外部时钟输入（RMII为50 MHz）

单电源或双电源，工作电压为 1.8 V 或 3.3 V

3.3 V、2.5 V 或 1.8 V MAC 接口 VDDIO 电源

集成电源监控和 POR

EMC测试标准

IEC 61000-4-4 EFT （±4 kV）

IEC 61000-4-2 ESD（±4 kV 接触放电）

IEC 61000-4-2 ESD（±8 kV 空气放电）

IEC 61000-4-5浪涌（±4 kV）

IEC 61000-4-6 传导抗扰度 （10 V/m）

IEC 61000-4-3 辐射抗扰度（A 类）

EN 55032 辐射发射（B 类）

小型封装：32引脚、5 mm× 5 mm LFCSP

温度范围

工业：−40°C 至 85°C

扩展：−40°C 至 105°C

目标应用

过程控制

工厂自动化

楼宇自动化

现场仪器和开关
