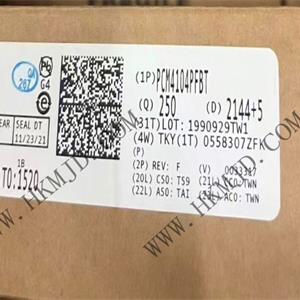

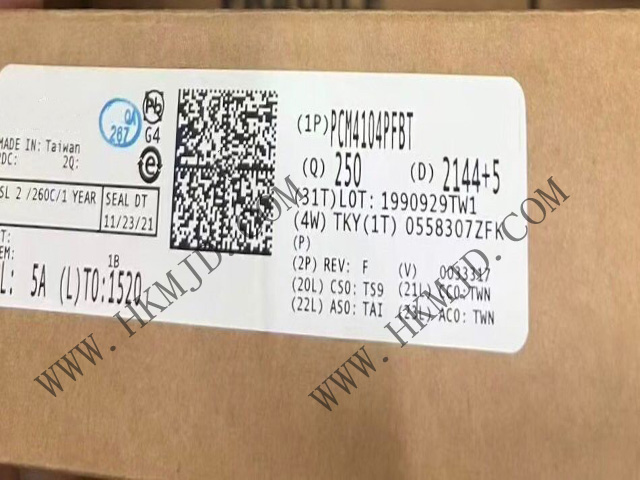

图片仅供参考,请参阅产品规格
< >

商品型号:PCM4104PFBT

商品名称:音频 DAC

品牌:TI

年份:21+

封装:TQFP-48

货期:全新原装

库存数量:2500

数量:
在线询价

联系人:

联系邮箱:

联系电话:

公司名称:

技术参数

制造商
TI
型号
PCM4104PFBT
封装
TQFP-48
描述
SNR 为 118dB 的 4 通道音频 DAC

产品描述

PCM4104PFBT 是一款高性能、四通道数字-模拟(D/A)转换器,专为专业音频应用设计。PCM4104PFBT 支持 16 至 24 位线性 PCM 输入数据,采样频率最高可达 216kHz。PCM4104PFBT 的功耗低于大多数同类立体声音频 D/A 转换器,使其成为高通道数应用的理想选择,因为它可以降低 D/A 转换子系统所需的整体功耗预算。


PCM4104PFBT采用delta-sigma架构,结合高性能多级调制器与开关电容输出滤波器。该架构可实现更低的带外噪声及对系统时钟相位抖动的高度容忍。每个通道均提供差分电压输出,适用于高性能音频应用。差分输出可通过外部运算放大器IC轻松转换为单端输出。


PCM4104PFBT包含一个灵活的音频串行端口接口,支持标准和时分复用(TDM)格式。对 TDM 格式的支持简化了与 DSP 串行端口的接口连接,同时支持两个 PCM4104PFBT 设备的级联连接。此外,PCM4104PFBT 提供两种配置模式:独立模式和软件控制模式。独立模式提供专用控制引脚,用于配置PCM4104PFBT可用功能的子集,而软件模式则通过串行外设接口(SPI)端口访问内部控制寄存器以获取完整功能集。


PCM4104PFBT 采用 +5V 模拟电源和 +3.3V 数字电源供电。数字 I/O 与 +3.3V 逻辑家族兼容。PCM4104PFBT 提供 TQFP-48 封装。


PCM4104PFBT 功能特性

四款高性能、多级、Delta-Sigma 数模转换器

差分电压输出

满量程输出(差分):6.15VPP

支持采样频率高达 216kHz

典型动态性能(24位数据)

动态范围(A加权):118dB

总谐波失真加噪声(THD+N):–100dB

线性相位,8倍过采样数字插值滤波器

适用于32kHz、44.1kHz和48kHz采样率的数字去强调滤波器

软静音功能

通过静音输入引脚实现全通道静音

软件模式下支持按通道静音

数字衰减(仅限软件模式)

衰减范围:0dB至–119.5dB

256步,每步0.5dB

输出相位反转(仅限软件模式)

零数据静音(仅限软件模式)

音频串行端口

支持左对齐、右对齐、I2S 和 TDM 数据格式

接受 16 位、18 位、20 位和 24 位二进制补码 PCM 音频数据

独立模式和软件控制配置模式

四线串行外设接口(SPI™)端口在软件模式下提供控制寄存器访问

电源供应:+5V模拟,+3.3V数字

功耗

典型值203mW,采样率fS=48kHz

典型值220mW,采样率fS=96kHz

典型值236mW,采样率fS=192kHz

待机模式

小型48引脚TQFP封装


PCM4104PFBT 产品应用

数字调音台

数字音频工作站

数字音频效果处理器

广播工作室设备

相关联产品

型号

品牌

封装

数量

描述

PCM1789PWR

TI

TSSOP-24

16000

音频数/模转换器 IC 24B 192kHz 音频 DAC

PCM5242RHBR

TI

VQFN-32

5000

4.2VRMS DirectPath™、32 位、384kHz、114dB 音频立体声 DAC
